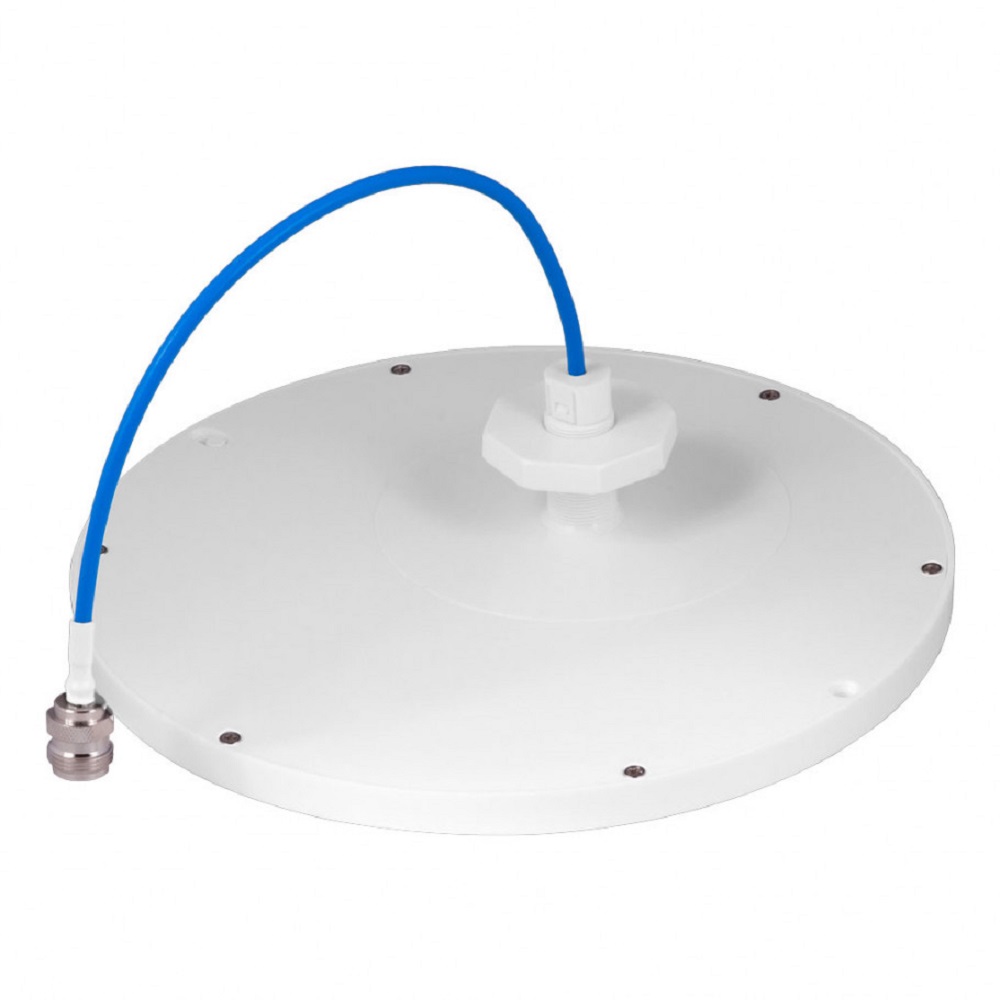

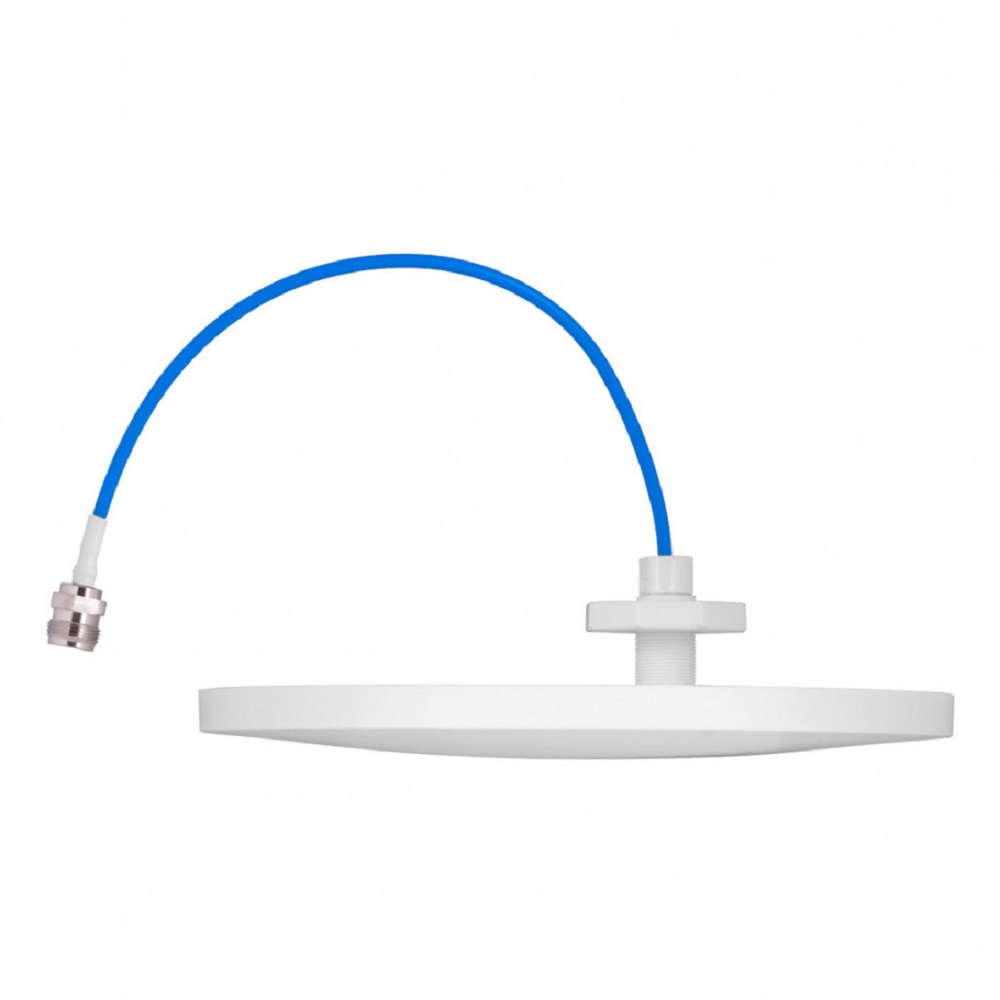

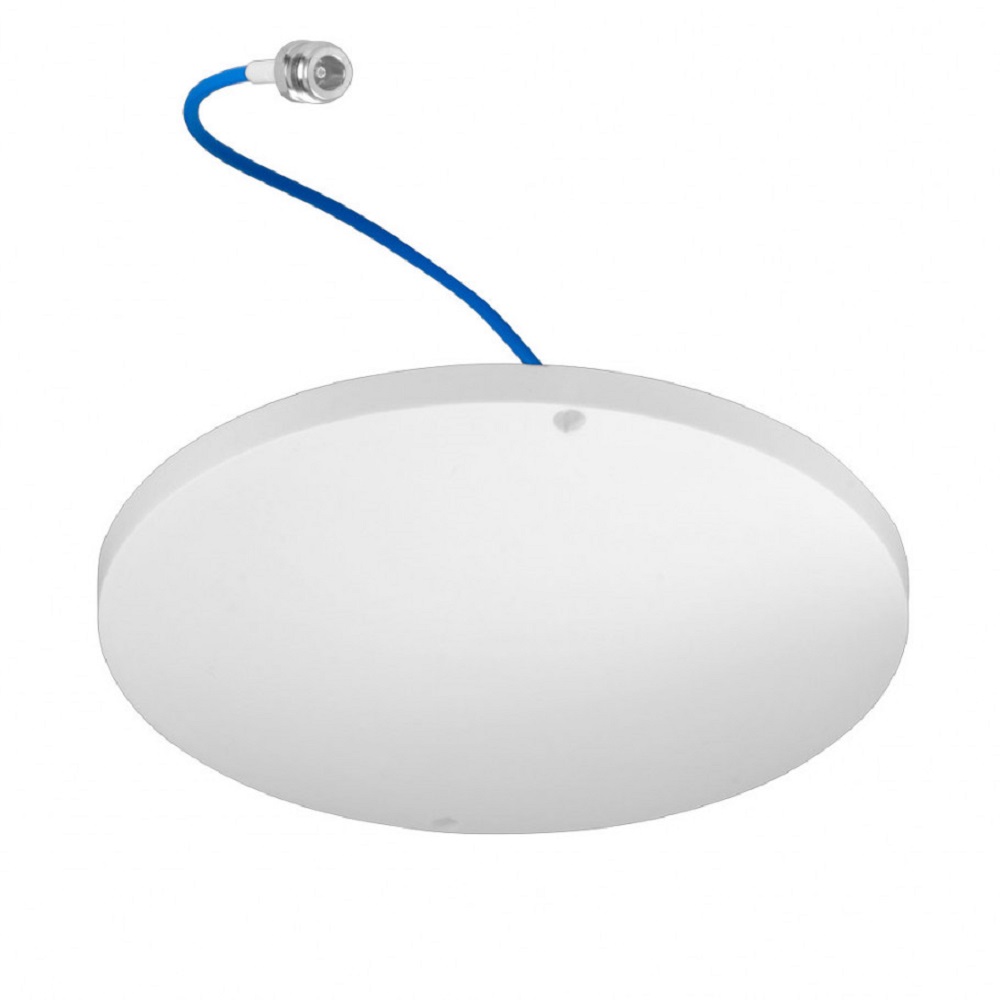

Широкополосная внутренняя потолочная круговая антенна DO-700/2700-6 универсальна для монтажа с любыми усилителями сотовой связи благодаря ее широкому диапазону частот 695-960...1710-2700 МГц. Антенна обладает коэффициентом усиления до 3,5-6 дБ и предназначена для работы в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600, Wi-Fi

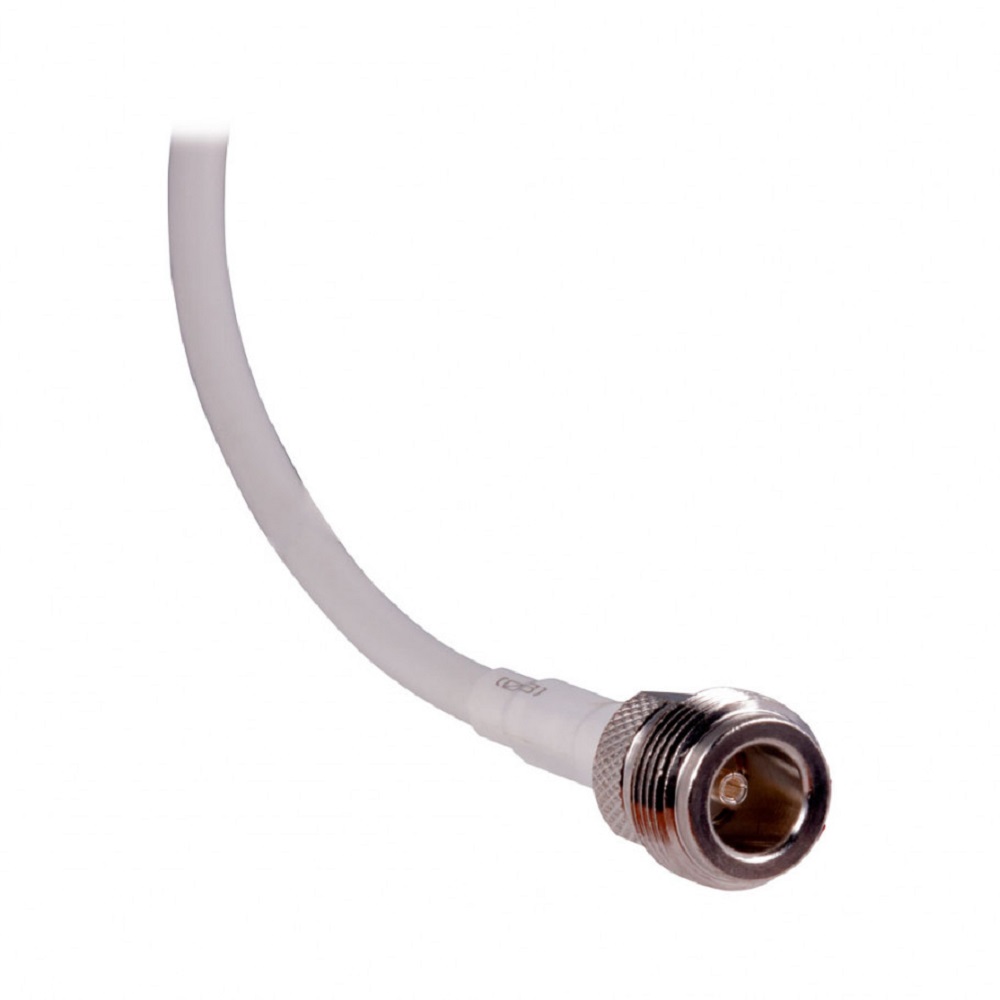

Отличительной особенностью данной антенны является утонченный корпус и современный дизайн, что позволяет антенне вписаться в интерьер самого высокого класса. Конструкция антенны позволяет монтировать ее на потолок Армстронг или любой другой потолок подвесного типа. Монтажные отверстия в корпусе антенны упрощают ее установку с помощью саморезов. Антенна обладает круговой диаграммой направленности, что позволяет равномерно передавать сигнал по всем направлениям. Наиболее предпочтительно использование антенны в загородных домах/апартаментах премиум уровня и офисных помещениях. Высокочастотный разъем антенны N-типа (розетка) имеет стандартизированное для систем усиления мобильной связи волновое сопротивление 50 Ом, обеспечивающее согласование со всей системой усиления
Комплектация:
- Антенна DO-700/2700-6 - 1 шт
- Комплект крепежа - 1 шт
- Паспорт изделия - 1 шт
Зона покрытия (радиус связи в секторе) антенны зависит от мощности сигнала, приходящего от усилителя (репитера), места установки антенны, возможных препятствий на пути распространения сигнала, потерь в кабеле и ряда других факторов
Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем. Усилитель для связи усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Репитеры это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.
| Категория оборудования |
Антенны |
| Место установки |
Внутренняя |
| Рабочий диапазон частот (МГц) |
695-960...1710-2700 |
| Тип антенны |
Круговая |
| Коэффициент усиления (дБ) |
3.5...6 |

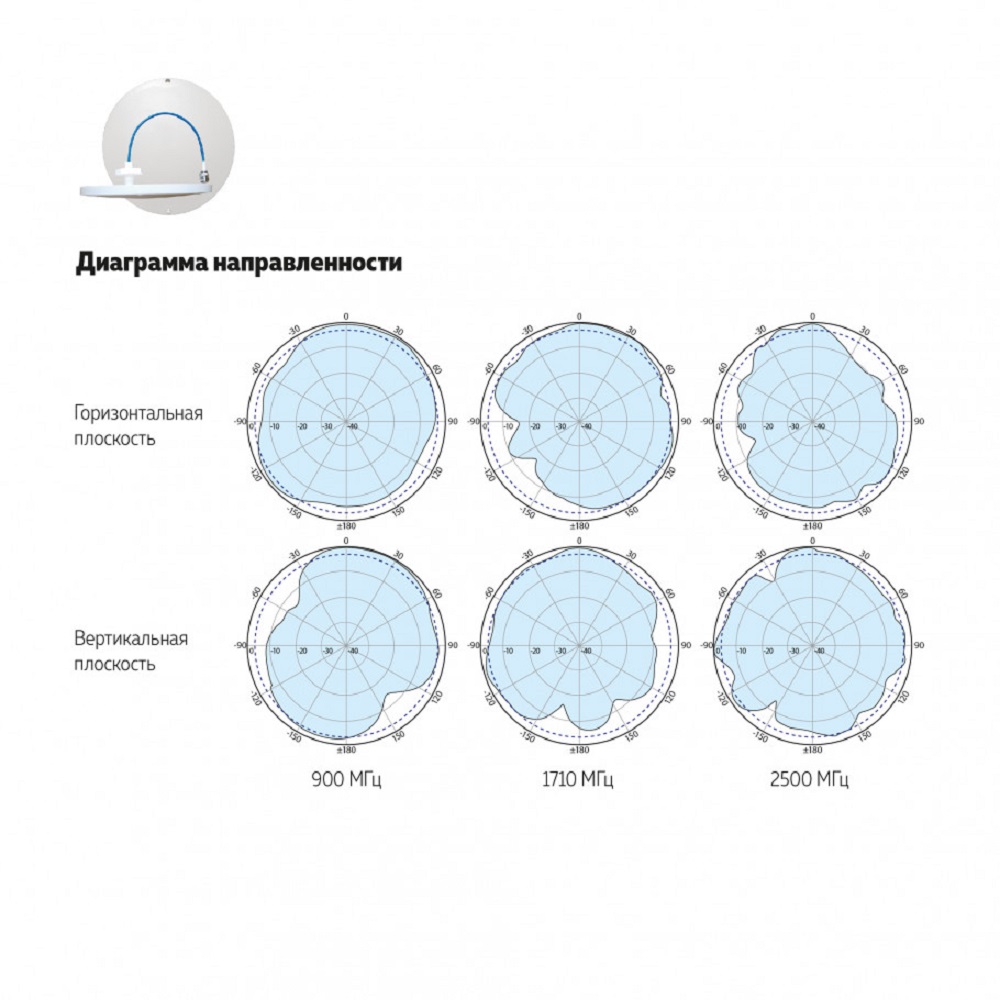

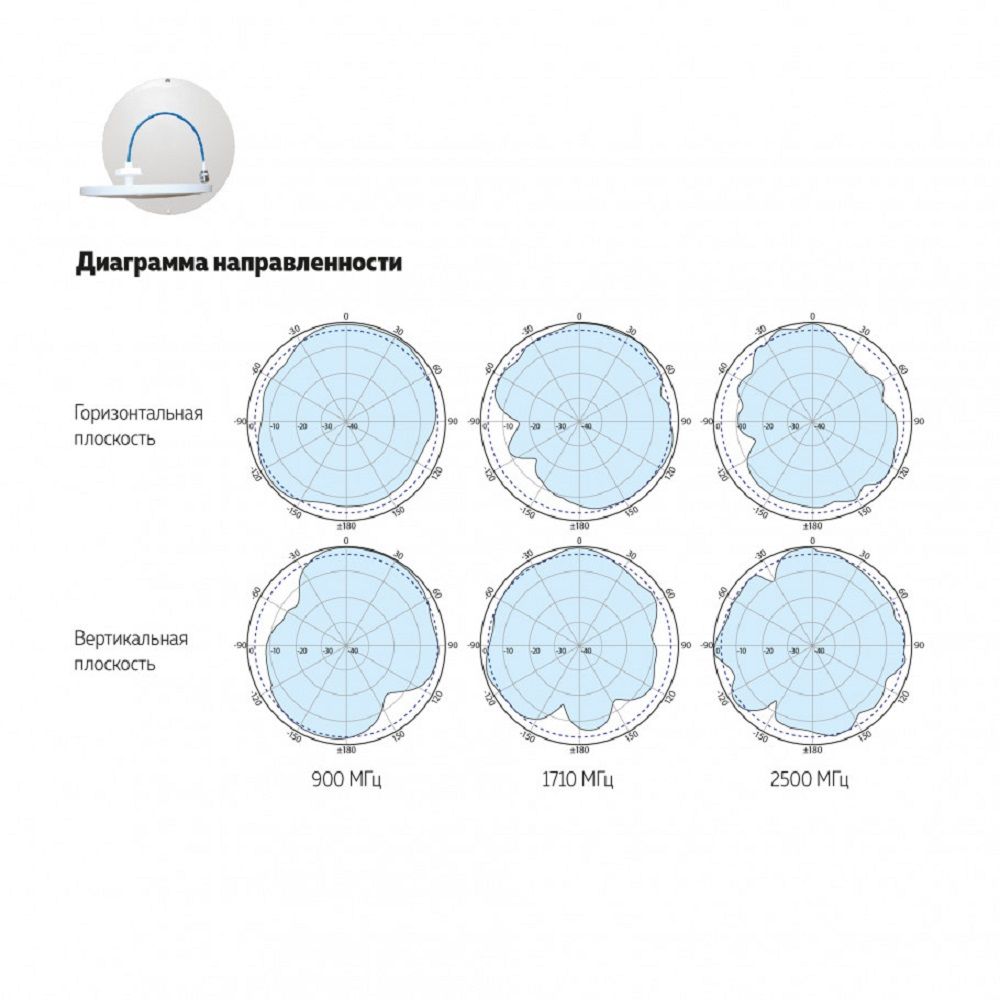

| Диаграмма направленности (H °/V °) |
360/90...360/65 |
| КСВн, не более |
1.5 |
| Волновое сопротивление, Ом |
50 |
| Поляризация |
горизонтальная |
| Проводимость по постоянному току |
разомкнутая |
| Максимальная входная мощность, Вт |
50 |
| Длина кабеля антенны (м) |
0.3 |
| Тип разъема |
N-тип, розетка |
| Диапазон рабочих температур ( °С) |
-40...+60 |
| Влажность, % |
5 ~ 95 |
| Материал корпуса |
АБС, алюминий |
| Тип крепления |
на подвесной потолок Армстронг |
| Габаритные размеры (мм) без крепления / с креплением |
O220x20 / O220x60, минимальный межпотолочный зазор 75мм |
| Вес, нетто (кг) |
0.3 |
| Габаритные размеры упаковки (мм) |
225x225x85 |
| Вес, брутто (кг) |
0.39 |
