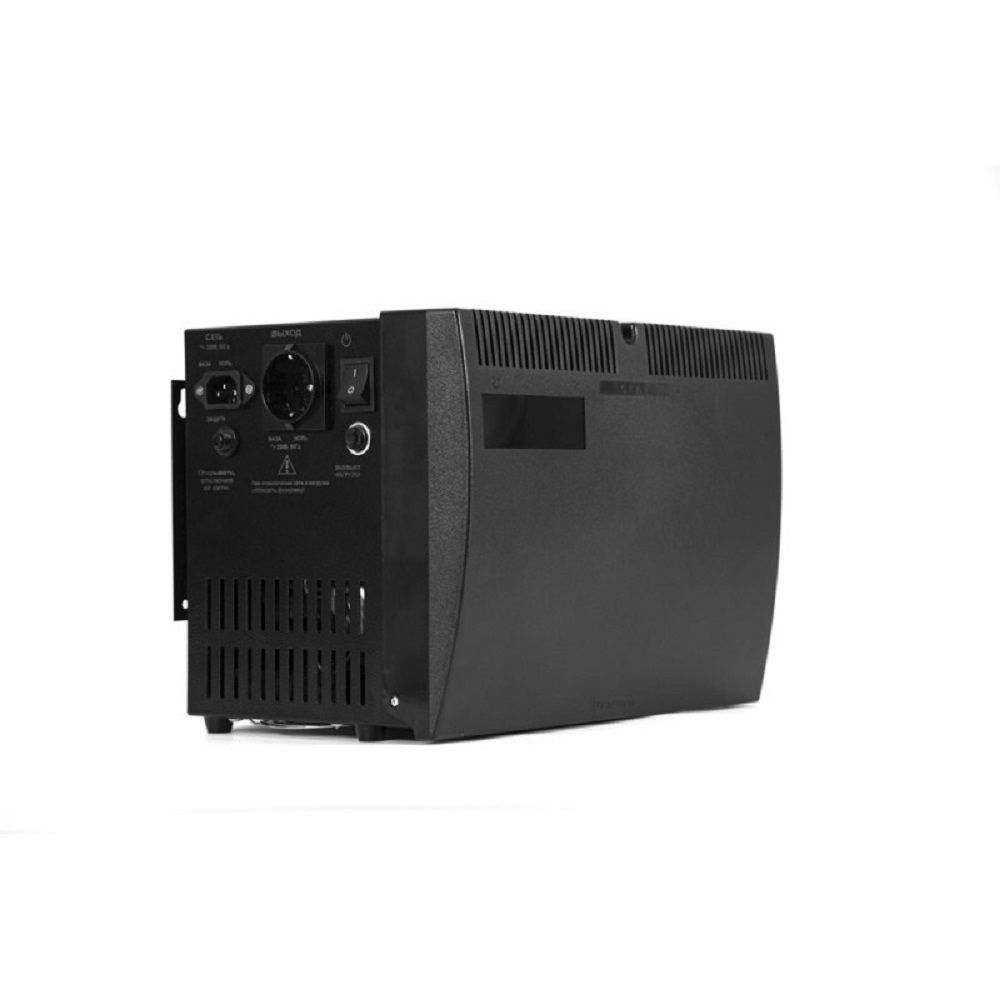

TEPLOCOM-500+ ИБП для систем отопления со встроенным стабилизатором (Line-Interactive). 220 В, 500 ВА. Чистый синус. Диапазон входного напряжения 140...275 В. Точность выходного напряжения в режиме «Резерв» 3%. Количество подключаемых аккумуляторов 1 шт. Максимальный ток заряда аккумулятора 10 А. Автоматический переход на резервное питание от АКБ при пропадании сети. Металлопластиковый корпус рассчитан под установку АКБ до 40 Ач или подключение внешнего АКБ до 200 Ач
220 В, 500 ВА. Чистый синус. Диапазон входного напряжения 140...275 В. Точность выходного напряжения в режиме «Резерв» 3%. Количество подключаемых аккумуляторов 1 шт. Максимальный ток заряда аккумулятора 10 А. Автоматический переход на резервное питание от АКБ при пропадании сети. Металлопластиковый корпус рассчитан под установку АКБ до 40 Ач или подключение внешнего АКБ до 200 Ач. Экран индикации. Защита АКБ от глубокого разряда, защита от перегрузки, настенная или настольная установка. АКБ в состав комплекта не входит
Новые источники бесперебойного питания TEPLOCOM при наличии сети стабилизируют напряжение и защищают оборудование, а при отсутствии сети обеспечивают резервную работу отопительного оборудования.
TEPLOCOM-500+:
- выравнивает напряжение сети
- защищает от скачков напряжения
- продлевает срок службы оборудования
- обеспечивает резервное питание.
Сферы применения:
- для фазонезависимых котлов
- для насосов отопления
- для котельной автоматики.
Ориентировочное время работы в режиме «РЕЗЕРВ»*
| Ёмкость АКБ, Ач |
Нагрузка, ВА |
| 100 |
200 |
300 |
400 |
500 |
| 26 |
2 ч 20 мин |
1 ч |
30 мин |
20 мин |
15 мин |
| 40 |
3 ч 40 мин |
1 ч 30 мин |
50 мин |
40 мин |
30 мин |
| 65 |
7 ч |
2 ч 40 мин |
1 ч 40 мин |
1 ч 30 мин |
1 ч |
| 100 |
12 ч |
5 ч |
3 ч |
2 ч |
1 ч 30 мин |
| 120 |
13 ч |
6 ч 30 мин |
3 ч 40 мин |
2 ч 30 мин |
2 ч |
| 150 |
14 ч |
7 ч |
4 ч 30 мин |
3 ч |
2 ч 30 мин |
| 200 |
18 ч |
9 ч |
6 ч |
4 ч 30 мин |
3 ч 30 мин |
* Указанные в таблице значения справедливы при использовании новых, полностью заряженных свинцово-кислотных АКБ, изготовленных по технологии AGM, номинальной нагрузке (см п.1 таблицы) и температуре окружающей среды რ °С. При использовании комнатного термостата время резерва может быть увеличено в несколько раз.
Особенности TEPLOCOM-500+
- качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500ВА
- правильная синусоидальная форма выходного напряжения
- защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи (далее по тексту АКБ), режим «РЕЗЕРВ»
- пауза не более 0,4мс при переходе из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ»
- заряд АКБ при наличии напряжения питающей электросети в допустимых пределах, режим «ОСНОВНОЙ»
- автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона или при отсутствии напряжения электрической сети
- длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы не менее 30 минут (при использовании АКБ ёмкостью 40 Ач). ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно
- высокая точность стабилизации синусоидального выходного напряжения в автономном («РЕЗЕРВ») режиме
- подавление импульсов высоковольтных и высокочастотных помех, низкий уровень шума
- защита питающей сети от короткого замыкания с помощью сетевого автоматического предохранителя
- защита изделия от короткого замыкания, перегрузки и/или перегрева
- защита АКБ от глубокого разряда
- защита АКБ от переполюсовки
- индикация режимов работы, величины входного и выходного напряжения, уровня нагрузки и состояния АКБ и др. с помощью графического светодиодного индикатора
- возможность «холодного старта» без ограничений, т.е. источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от АКБ
- возможность оперативного отключения изделия от сети с помощью выключателя
- возможность оперативного выключения/включения напряжения на нагрузке кнопкой
- возможность увеличения длительности автономного режима путём подключения внешней АКБ ёмкостью до 200 Ач.
Технические характеристики TEPLOCOM-500+
| 1 |
Номинальное входное напряжение (Uном), В |
220 |
| 2 |
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В |
140...275 |
| 3 |
Диапазон допустимой частоты входного напряжения без перехода в режим «РЕЗЕРВ» (автоматическое определение входной частоты), Гц |
45...55 |
| 4 |
Номинальная мощность |
Полная, ВА |
500* |
| Активная, Вт |
300* |
| 5 |
Характеристики выходного напряжения |
в режиме «ОСНОВНОЙ» |
195240 В с частотой сети (45...55 Гц) |
| в режиме «РЕЗЕРВ» |
220 В ± 3%
50 Гц ± 0,2% |
| 6 |
Форма выходного напряжения |
чистая синусоида |
| 7 |
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более |
3 |
| 8 |
КПД при номинальной нагрузке, не менее, % |
режим «ОСНОВНОЙ» |
93 |
| режим «РЕЗЕРВ» |
73 |
| 9 |
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА |
330 |
| 10 |
Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более |
46 |
| 11 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| 12 |
Рекомендуемая ёмкость АКБ, Ач |
внутренней |
2640** |
| внешней |
26200** |
| 13 |
Количество АКБ, шт. |
1 |
| 14 |
Напряжение заряда АКБ, В |
13,6 ± 0,3 |
| 15 |
Максимальный ток заряда АКБ, не более, А |
10 |
| 16 |
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В |
10,9 ± 0,3 |
| 17 |
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,2 ± 0,3 |
| 18 |
Габаритные размеры (ШхГхВ), не более, мм |
без упаковки |
330х230х244 |
| в упаковке |
370х320х248 |
| 19 |
Масса, НЕТТО (БРУТТО), кг, не более |
5,8 (6,2) |
| 20 |
Диапазон рабочих температур, °С |
от 0 до ჴ ** |
| 21 |
Относительная влажность воздуха при ქ°С, %, без конденсации, не более |
90 |
| 22 |
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
| 23 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
* Если изделие эксплуатируется при температуре выше ჴ°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
"
