ВС-ПИ-АП предназначено для контроля подключаемого к устройству шлейфа сигнализации (ШС).
Назначение

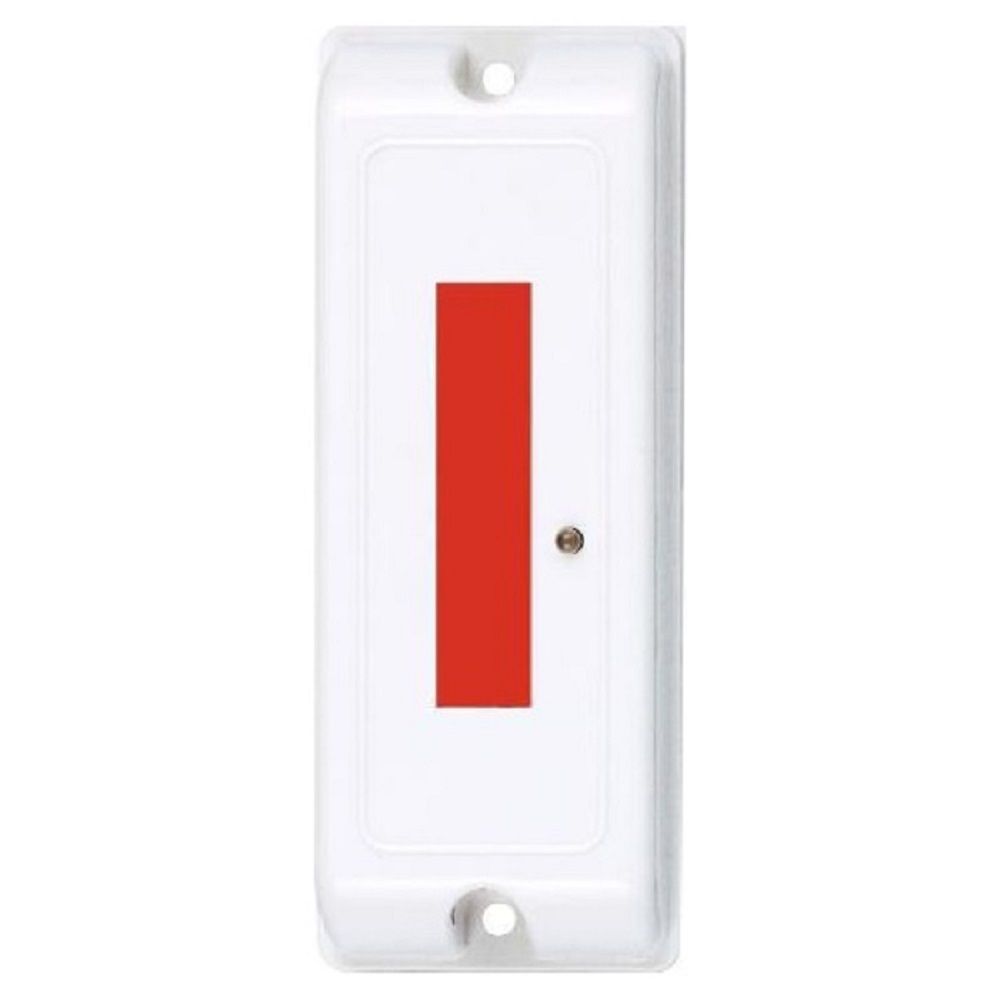

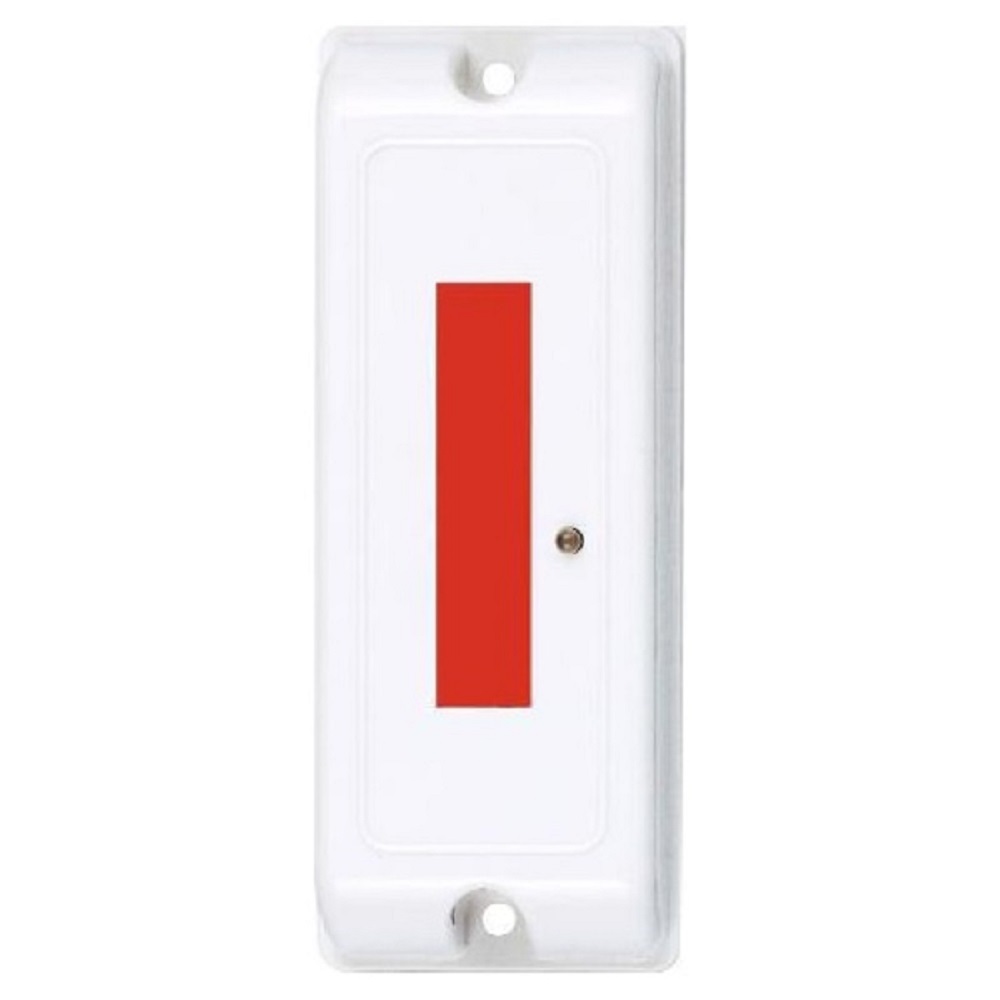

Устройство «ВС-ПИ-АП» предназначено для контроля подключаемого к устройству шлейфа сигнализации (ШС). К шлейфу сигнализации допускается подключение любых, как пожарных, так и охранных извещателей или устройств имеющих выход типа «сухой» контакт. С помощью переключателя «ТИП» выбирается тип устройства: пожарное или охранное. Устройство питается от адресной линии системы «ВС-ВЕКТОР-АП», работает под управлением адресных приборов «ВС-ВЕКТОР-АП250» и «ВС-ВЕКТОР-АП220». Устройство имеет два встроенных изолятора короткого замыкания адресной линии.
Особенности
- Выдача сигнала «ПОЖАР», «НЕИСПРАВНОСТЬ», «ТРЕВОГА» в зависимости от выбранного типа устройства и состояния шлейфа сигнализации.
- Защита от вскрытия корпуса при охранном типе устройства.
- Высокая степень защищенности от ложных срабатываний. Соответствует 3-й степени жесткости по электромагнитной совместимости.
- Постоянное самотестирование и определение неисправностей.
- Контроль короткого замыкания адресной линии в обоих направлениях от устройства, два встроенных изолятора короткого замыкания.
- Отключение закороченного участка для устранения КЗ в адресной линии в соответствии с требованиями нового СП и ГОСТ.
- Измерение напряжения и сопротивления адресной линии в месте подключения извещателя.
- К адресной линии прибора «ВС-ВЕКТОР-АП250» может быть подключено до 200 извещателей «ВС-ПИ-АП».
- Ручной контроль работоспособности извещателя.
Технические характеристики
Сопротивление ШС без выносного резистора, кОм, не более
для пожарного типа
для охранного типа |
0,22
1 |
Сопротивление утечки между линиями ШС, кОм, не менее
для пожарного типа
для охранного типа |
50
20 |
Продолжительность нарушения ШС,
не вызывающая реакцию, мс, не более
вызывающая реакцию, мс, не менее |
100
300 |
| Количество встроенных изоляторов короткого замыкания АЛ |
2 |
| Напряжение питания устройства от адресной линии, В |
от 8 до 15 |
| Средний ток потребления, не более, мкА |
150 |
| Степень защиты корпуса, не менее |
IP41 |
| Диапазон рабочих температур, °C |
от -30 до +55 |
| Масса, не более, кг |
0,06 |
| Габаритные размеры, не более, мм |
110Ч45Ч30 |
| Срок службы устройства, лет |
10 |
