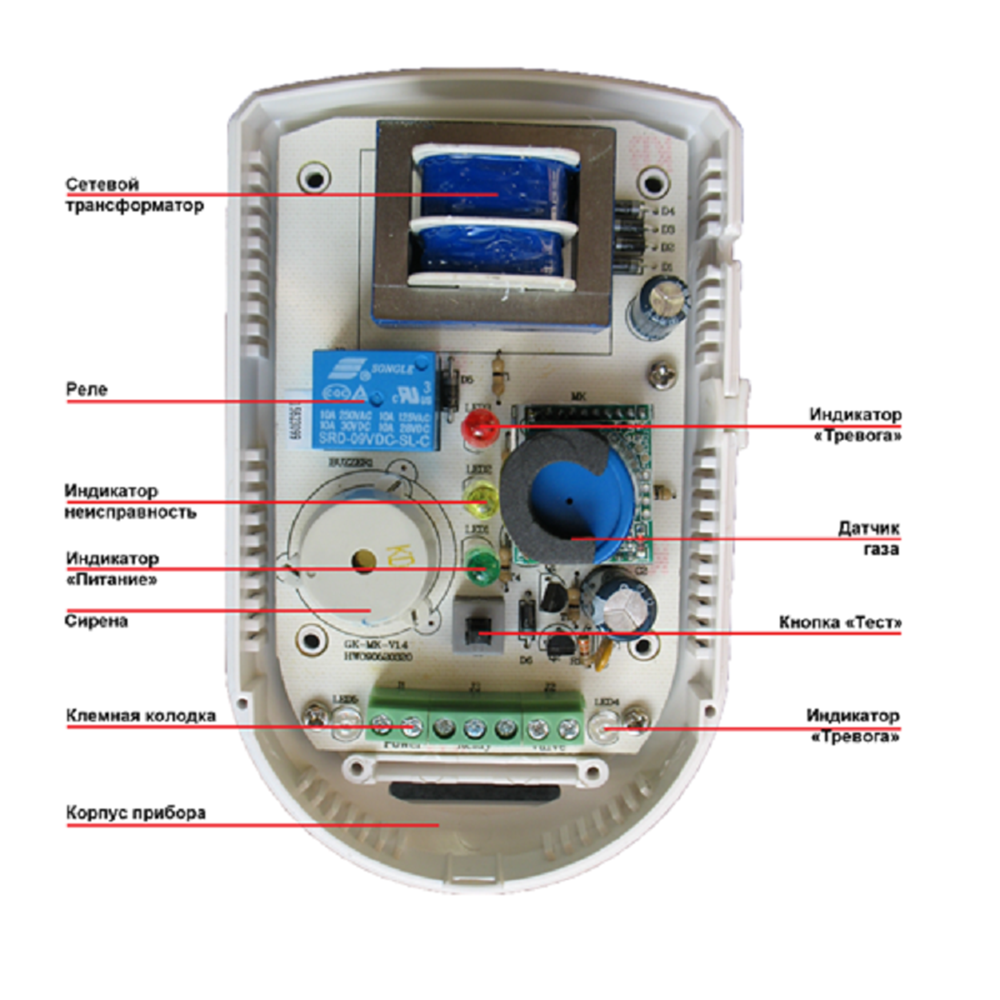

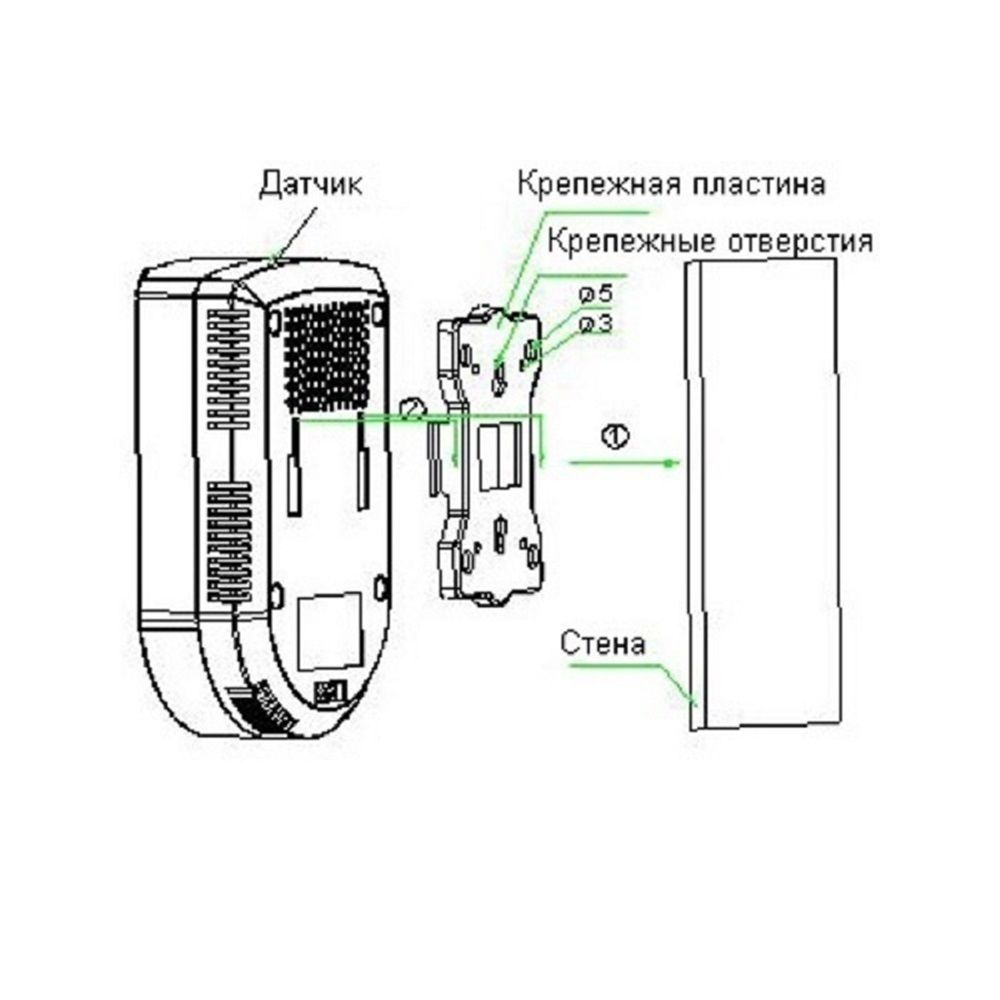

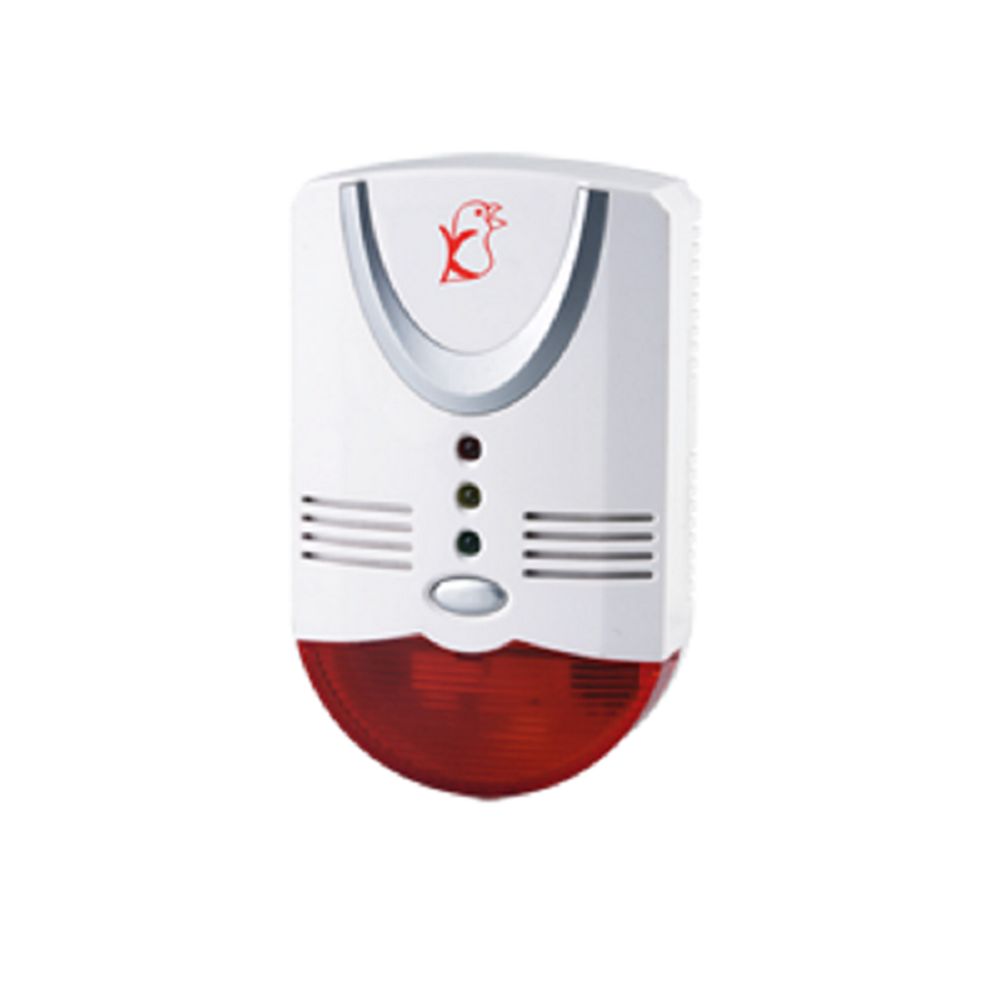

Прибор представляет собой электронный блок, монтируемый в корпус. Состоит из основной платы, блока питания и съемногоизмерительного модуля с сенсором.
Принцип работы сенсора основан на регистрации изменения сопротивления при изменении концентрации контролируемого газа.
После подачи питания загорается зеленый светодиод «Питание» и звучит зуммер, прибор переходит в режим прогрева, не более 4 минут. По окончании прогрева сигнализатор находится в режиме слежения.
В этом режиме GD100 может выдавать следующие виды сигнализации:
1) при отсутствии загазованности – непрерывный световой сигнал зеленого цвета;
2) при превышении порогового уровня концентрации контролируемого газа срабатывает световой извещатель красного цвета, звучит сигнал сирены, подается сигнал для срабатывания клапана, срабатывает реле управления внешними устройствами;
3) при снижении концентрации газа ниже установленного порога, прибор переходит в режим слежения, звуковой и световой извещатели перестают работать, реле переключается в исходное состояние. Клапан остается в перекрытом состоянии, для возобновления подачи газа необходимо открыть клапан в ручном режиме.
При неисправности любого датчика загорается желтый индикатор и звучит зуммер.
Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, для проверки срабатывания клапана отсечки (если клапан подключен к прибору) и проверки управления внешними устройствами.
Технические характеристики
|
Метод измерения:
|
диффузионный
|
|
Контролируемый газ:
|
оксид углерода (угарный газ) CO
|
|
Номинальное значение порога срабатывания сигнализации при измерении объемной долиоксида углерода:
|
100 мг/куб.м
|
|
Пределы допускаемой основной абсолютной погрешности:
|
25 мг/куб.м
|
|
Время срабатывания сигнализации, не более:
|
300 сек
|
|
Время прогрева датчика, не более:
|
4 мин
|
|
Рабочий диапазон температур:
|
0оС - +55оС
|
| Относительная влажность воздуха: |
< 95% при tо +35оС(без конденсата) |
| Атмосферное давление: |
84 - 106,7 кПа |
| Напряжение сигнала закрытия клапана |
-9 - 12 В |
|
Потребляемая мощность, не более:
|
3 Вт
|
|
Напряжение питания:
|
~220 В, 50 Гц
|
|
Масса, не более:
|
0,3 кг
|
|
Габаритные размеры, не более:
|
135 х 82 х 41 мм
|
Разрешительные документы и руководство по эксплуатации на сигнализатор загазованности.
