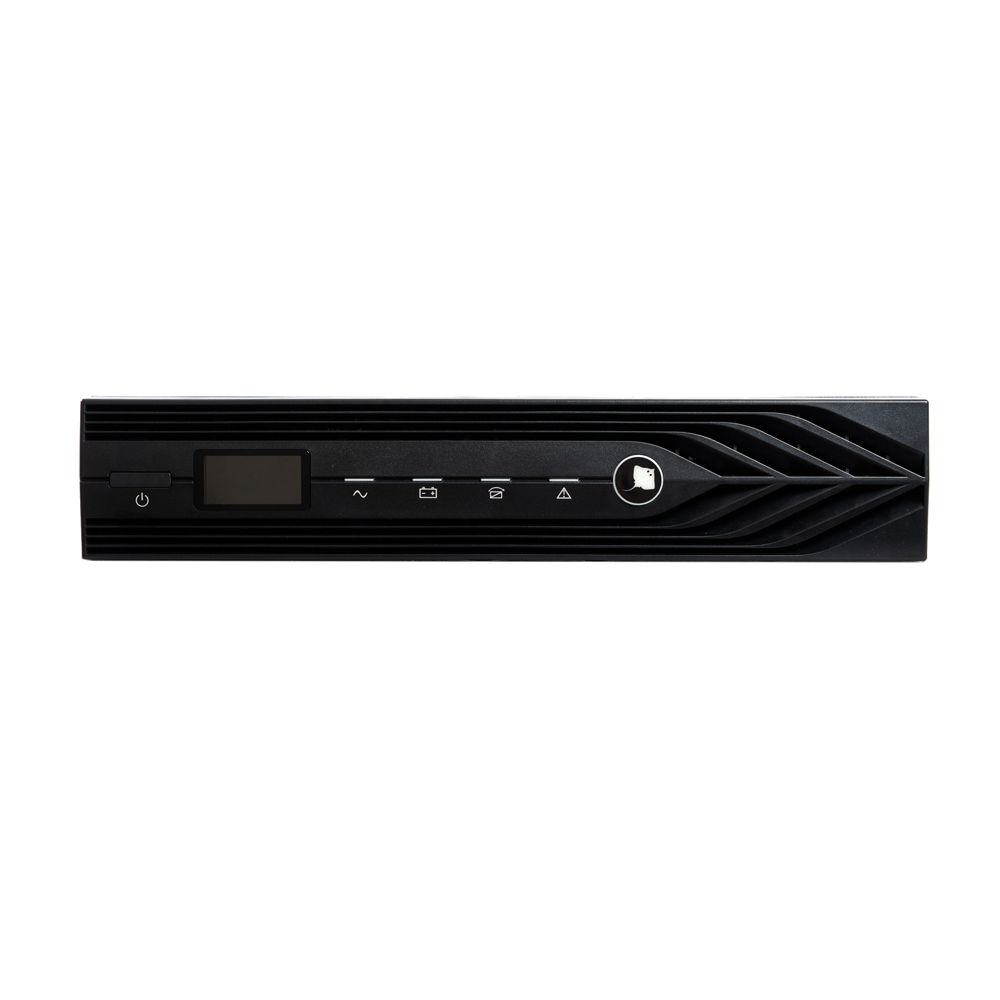

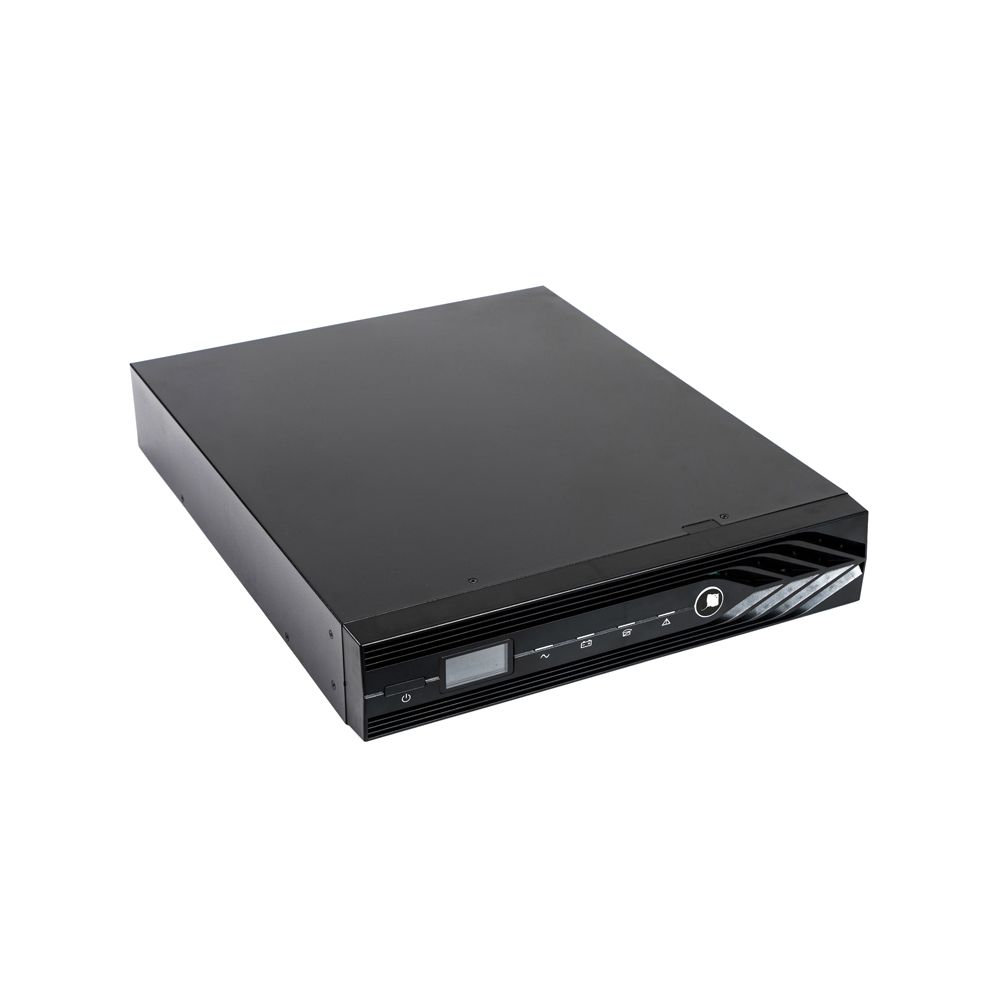

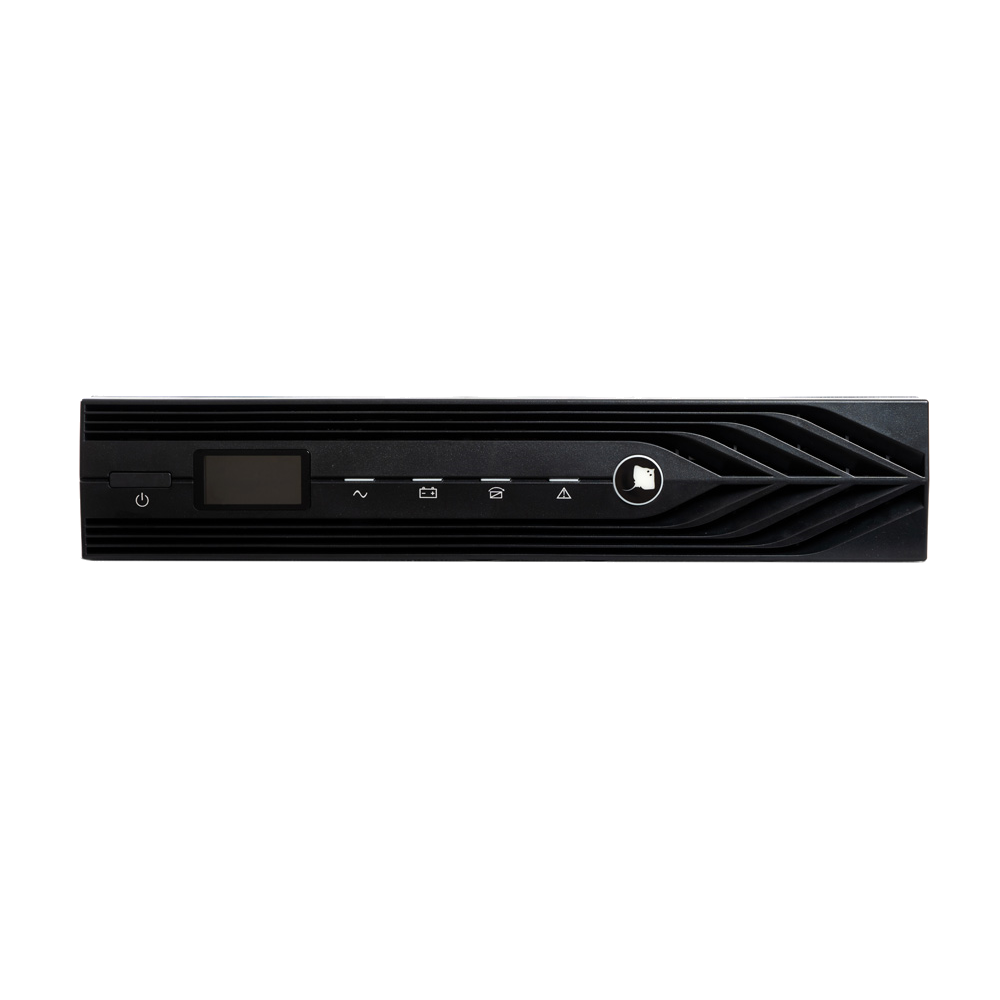

SKAT-UPS 1000 RACK-ON-2x9 Источник вторичного электропитания 220В, 1000ВА (900 Вт)
- 220 В, 1000 ВА (900 Вт), Online,
- синусоидальная форма выходного напряжения,
- световая и звуковая индикация режимов работы,
- ЖК-дисплей. Встроенный АКБ 9 Ач, 2 шт,
- время резерва - 3 мин.
- дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса.
- возможность подключения SNMP-модулей DL 801 и DA 806.
- функция удалённого аварийного отключения выходного напряжения (EPO).

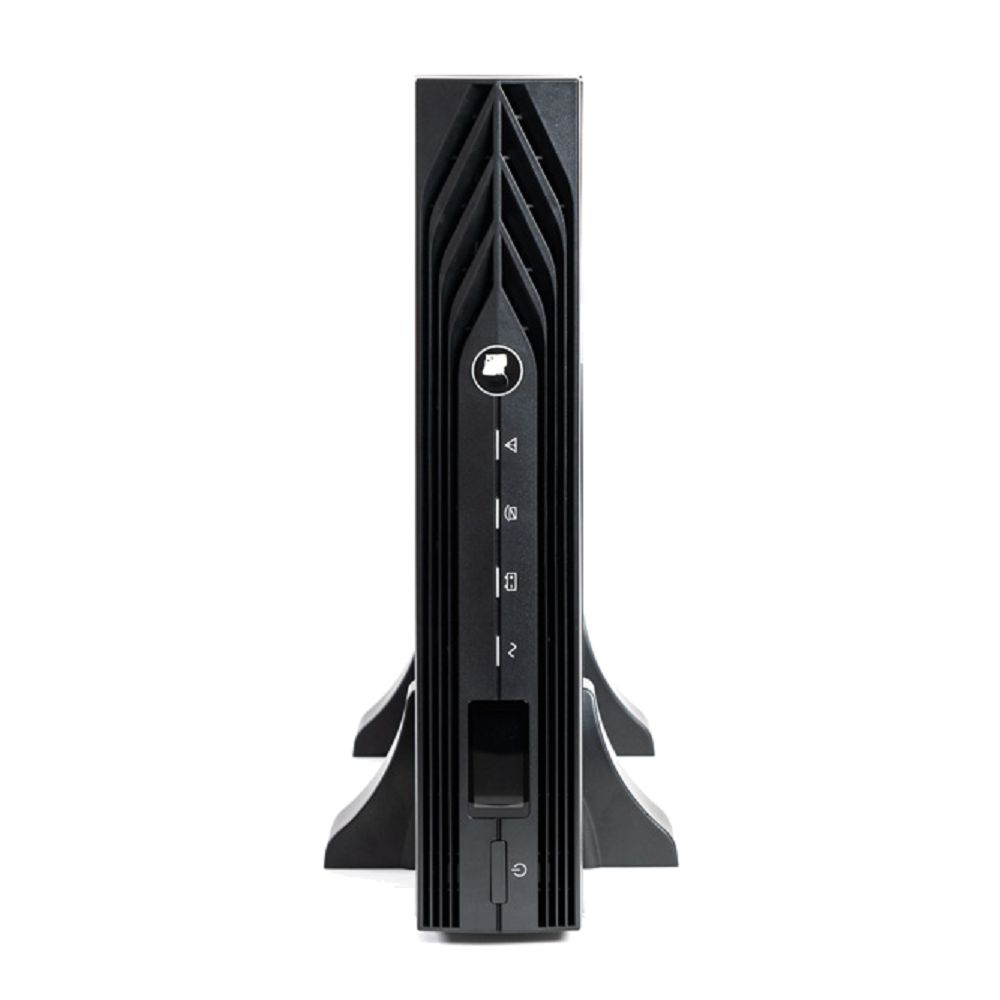

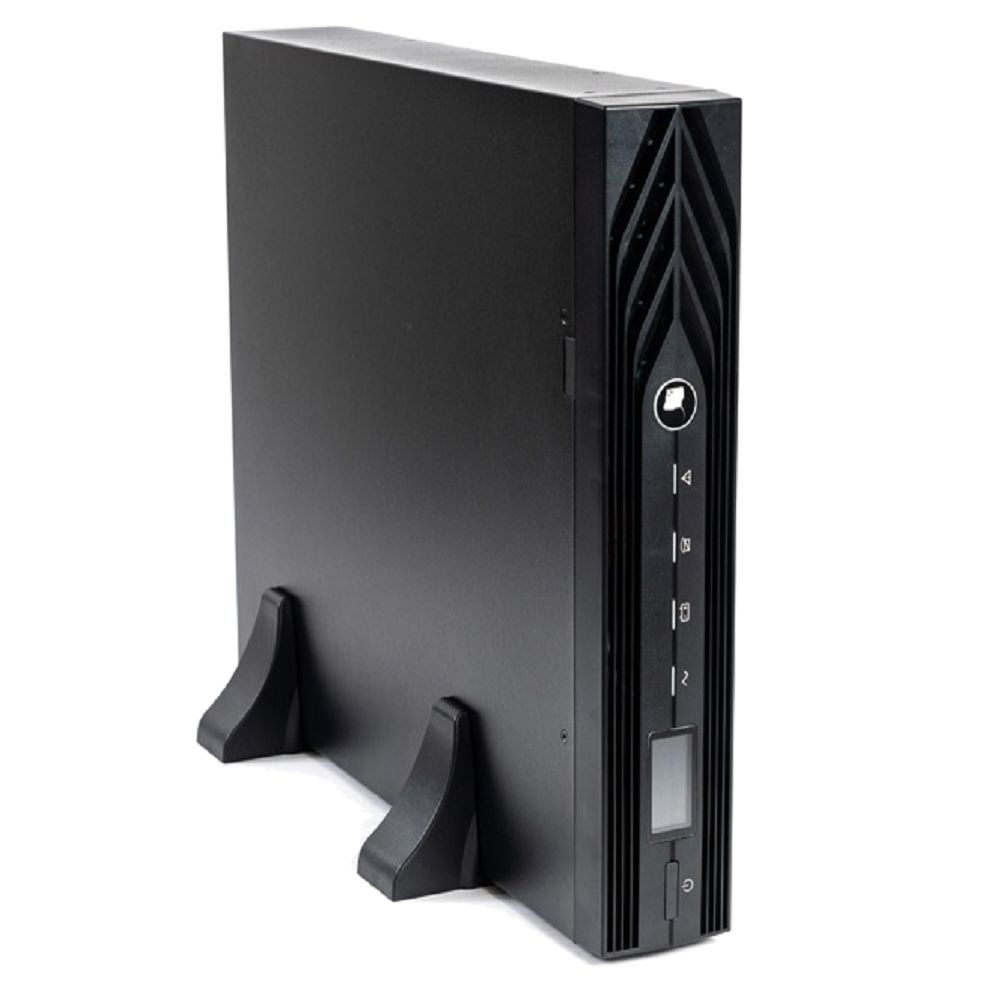

- корпус под 19" шкаф, высота 2U или настольная установка
ИБП SKAT-UPS 1000-RACK-ON-2X9 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля и обеспечивает подключённые к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
SKAT-UPS 1000-RACK-ON-2X9 может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 200/208/220/230/240 В переменного тока и потребляемой мощностью до 1000 ВА (номинальное значение напряжения выбирается пользователем).
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 24/18S3 RACK.
Возможность подключения SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803.
SKAT-UPS 1000-RACK-ON-2X9 + SKAT BC 24/18S3 RACK (24 В)
Таблица примерного времени резерва
| ИБП + блоки, соединенные параллельно |
Нагрузка, ВА |
| 200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
| SKAT-UPS 1000-RACK-ON-2X9 (9 Ач) |
25 мин |
17 мин |
13 мин |
10 мин |
8 мин |
7 мин |
5 мин |
4 мин |
3 мин |
| SKAT-UPS 1000-RACK-ON-2X9 + 1 батарейный блок (27 Ач) |
1ч 50 мин |
1ч 15мин |
55 мин |
45 мин |
35 мин |
29 мин |
25 мин |
20 мин |
15 мин |
| SKAT-UPS 1000-RACK-ON-2X9 + 2 батарейных блока (45 Ач) |
3ч 15 мин |
2ч 10мин |
1ч 35мин |
1ч 15мин |
1ч |
50 мин |
45 мин |
35 мин |
30 мин |
| SKAT-UPS 1000-RACK-ON-2X9 + 3 батарейных блока (63 Ач) |
4ч 30 мин |
3ч |
2ч 15мин |
1ч 35мин |
1ч 20мин |
1ч 10мин |
1ч |
50 мин |
45 мин |
| SKAT-UPS 1000-RACK-ON-2X9 + 4 батарейных блока (81 Ач) |
6ч 30 мин |
4ч 20мин |
2ч 50мин |
2ч 20мин |
1ч 50мин |
1ч 40мин |
1ч 25мин |
1ч 15мин |
1 ч |
Есть возможность подключения батарейных блоков SKAT BC 24/18S RACK.
ОСОБЕННОСТИ SKAT-UPS 1000-RACK-ON-2X9
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 200/208/220/230/240 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
- высокая точность стабилизация синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме «РЕЗЕРВ»;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- возможность горячей замены АКБ;
- наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SKAT-UPS 1000-RACK-ON-2X9
| п/п |
Наименование параметра |
Значение параметра |
| Входные параметры |
| 1 |
Номинальное входное напряжение (Uном),В |
220 |
| 2 |
Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С),В |
нижний порог перехода в режим работы от АКБ |
при нагрузке 0% ... 50% |
110 ± 5 % |
| при нагрузке 100% ... 50% |
176 ± 5 % |
| нижний порог возврата в режим работы от сети |
при нагрузке 0% ... 50% |
120 ± 5 % |
| при нагрузке 100% ... 50% |
186 ± 5 % |
| верхний порог перехода в режим работы от АКБ |
при нагрузке 0% ... 50% |
300 ± 5 % |
| при нагрузке 100% ... 50% |
264 ± 5 % |
| верхний порог возврата в режим работы от сети |
при 50% нагрузке |
290 ± 5 % |
| при 100% нагрузке |
254 ± 5 % |
| 3 |
Допустимый диапазон изменения частоты входного напряжения, Гц |
40 ... 70** |
| 4 |
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц |
46 ... 54 / 56 ... 64** |
| 5 |
Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В |
183 ... 263 |
| 6 |
Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее |
0,99 |
| 7 |
Питание от генератора |
поддерживается |
| 8 |
Номинальная выходная мощность |
Полная, ВА |
1000* |
| Активная, Вт |
900* |
| 9 |
Номинальное выходное напряжение,В |
220 |
| 10 |
Статическая точность выходного напряжения при изменении нагрузки в пределах 0 ... 100 %, % |
± 1 |
| 11 |
Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) |
45 ... 55 / 56 ... 64 |
| 12 |
Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц |
50 ± 0,1 или 60 ± 0,1 |
| 13 |
Коэффициент мощности |
0,9 |
| 14 |
Номинальный ток нагрузки,А |
3,6 |
| 15 |
Максимальный входной ток, А |
4,9 |
| 16 |
Форма выходного напряжения |
синусоидальная |
| 17 |
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более |
линейная нагрузка |
3 |
| нелинейная нагрузка |
5 |
| 18 |
КПД при номинальной нагрузке, не менее, % |
режим «ОСНОВНОЙ» |
88 |
| режим «РЕЗЕРВ» |
85 |
| 19 |
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
| 20 |
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
< 105% |
длительно, без перехода в режим «БАЙПАС» |
| 105% ... 125% |
через 60 с |
| 125% ... 130% |
через 30 с |
| > 130% |
немедленно |
| 21 |
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) |
< 105% |
длительно, без отключения некритичной нагрузки |
| 105% ... 125% |
через 60 с |
| 125% ... 130% |
через 10 с |
| > 130% |
немедленно |
| 22 |
Защита от короткого замыкания |
обеспечивается |
| 23 |
Защита от перегрева |
в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
немедленно |
| в режиме «РЕЗЕРВ» (выключение ИБП) |
| 24 |
Время переключения из режима «ОСНОВНОЙ» |
в режим «БАЙПАС», мс, не более |
6 |
| в режим «РЕЗЕРВ», мс |
0 |
| 25 |
Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА |
1300 |
| 26 |
Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более |
130 |
| 27 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| 28 |
Рекомендуемая емкость внутренних АКБ, Ач |
9 |
| 29 |
Количество АКБ, шт. |
2 |
| 30 |
Ток заряда АКБ, А, не более |
1,0 |
| 31 |
Напряжение заряда АКБ |
27,4 ± 1% |
| 32 |
Среднее время заряда АКБ до 90 % емкости, ч |
4 |
| 33 |
Величина напряжения на клеммах АКБ, при которой включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В |
22,0 |
| 34 |
Величина напряжения на клеммах АКБ, при которой происходит отключение розетки SEGMENT 1 в режиме «РЕЗЕРВ», В |
21,9 |
| 35 |
Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
20,9 |
| 36 |
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
440 х 330 х 88 |
| в упаковке |
560 х 475 х 210 |
| 37 |
Масса, НЕТТО (БРУТТО), кг, не более |
12,4 (14,2) |
| 38 |
Диапазон рабочих температур, °С |
0 ... 40**** |
| 39 |
Относительная влажность воздуха (без конденсации), % |
20 ... 90 |
| 40 |
Температура хранения, °С |
минус 25 ... 55 |
| 41 |
Акустический шум на расстоянии 1 м, дБ, не более |
55 |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
| 42 |
Степень защиты оболочкой по ГОСТ 14254-2015 |
IP20 |
| 43 |
Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м |
1500*** |
| 44 |
Содержание драгоценных металлов и камней |
нет |
* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.
** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).
(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, разделенной на номинальную мощность изделия), см. таблицу ниже:
| Высота (м) |
1500 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
| Нагрузочный коэффициент |
100 % |
95 % |
90 % |
85 % |
80 % |
75 % |
70 % |
65 % |
**** Если изделие эксплуатируется при температуре выше 40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
