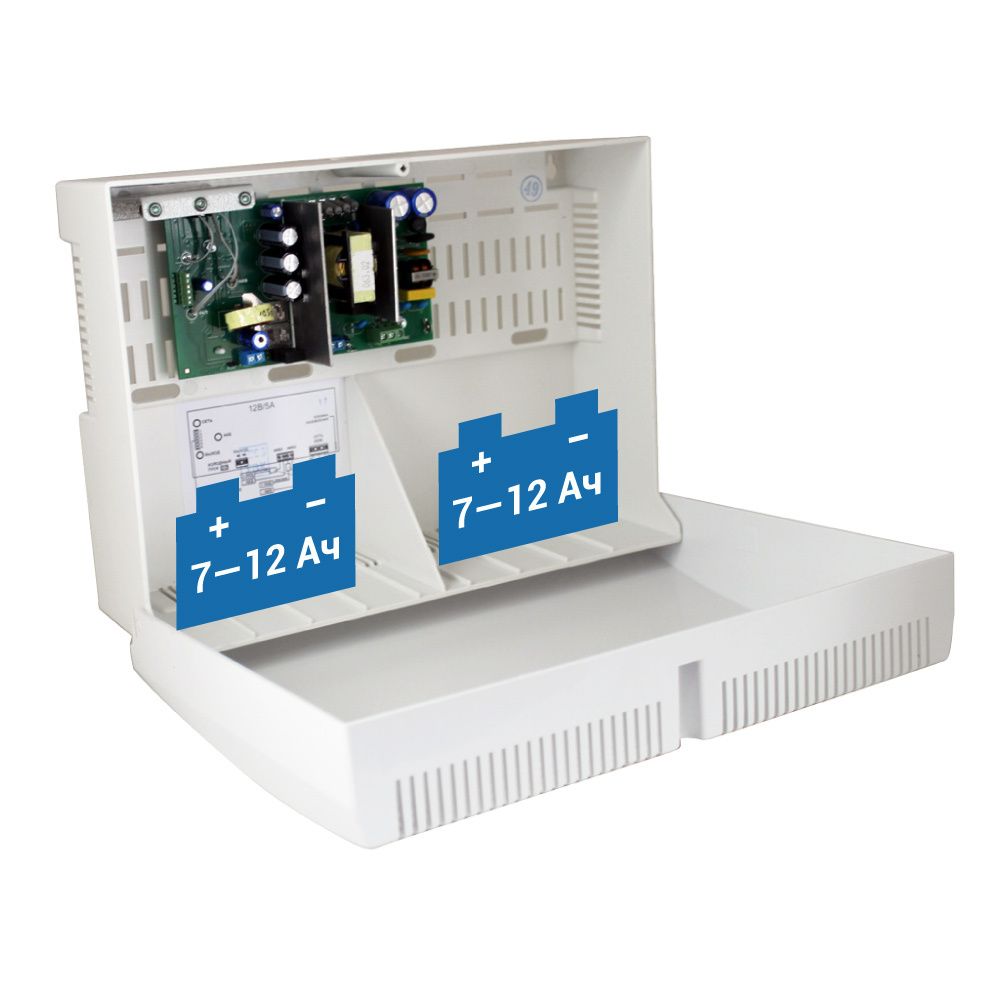

12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач, диапазон входного напряжения 150—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск
Особенности. СКАТ-1200И7 обеспечивает
питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»
резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
контроль наличия АКБ
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 4 таблицы
защиту АКБ от глубокого разряда
защиту от переполюсовки клемм АКБ посредством предохранителя
электронную защиту от короткого замыкания клемм АКБ
защиту от короткого замыкания на выходе с отключением выходного напряжения
автоматическое восстановление выходного напряжения после устранения причины замыкания
защиту нагрузки от аварии изделия
выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход)
восстановление работоспособности изделия в отсутствие напряжения сети при подключении исправной и заряженной АКБ и кратковременном замыкании контактов «холодный пуск»
повышенную надежность за счет использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2)
световую индикацию наличия напряжения электрической сети
световую индикацию наличия выходного напряжения
световую индикацию наличия АКБ.
СКАТ-1200И7. Технические характеристики
1
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В
150…250
2
Выходное напряжение постоянного тока, В
при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»
12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»
9,5…13,4
3
Номинальный ток нагрузки, A
0…4,0
4
Ток заряда АКБ, стабилизированный (средний), А
0,45…0,65
5
Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (5 сек.), А,
5
6
Максимальный ток нагрузки в режиме «РЕЗЕРВ», не более, А
5
7
Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В
11,0…11,4
8
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
10,5…11,0
9
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
30
10
Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более
12
11
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12
Рекомендуемая емкость АКБ, Ач
7—12
13
Количество АКБ, шт.
2
14
Характеристики выходов в формате «открытый коллектор»
напряжение, В, не более,
30
ток, мА, не более,
60
15
Сечение провода, зажимаемого в клеммах колодок, мм2, не более
«ВЫХОД» и «АКБ
1,5
«СЕТЬ»
2,5
«Информационные выходы»
1
16
Габаритные размеры ШхГхВ, мм, не более
без упаковки
333х240х134
в упаковке
350х247х140
17
Масса (без АКБ), НЕТТО (БРУТТО), кг, не более
1 (1,3)
18
Диапазон рабочих температур, °С
-10…+40
19
Относительная влажность воздуха при 25 °С, %, не более
