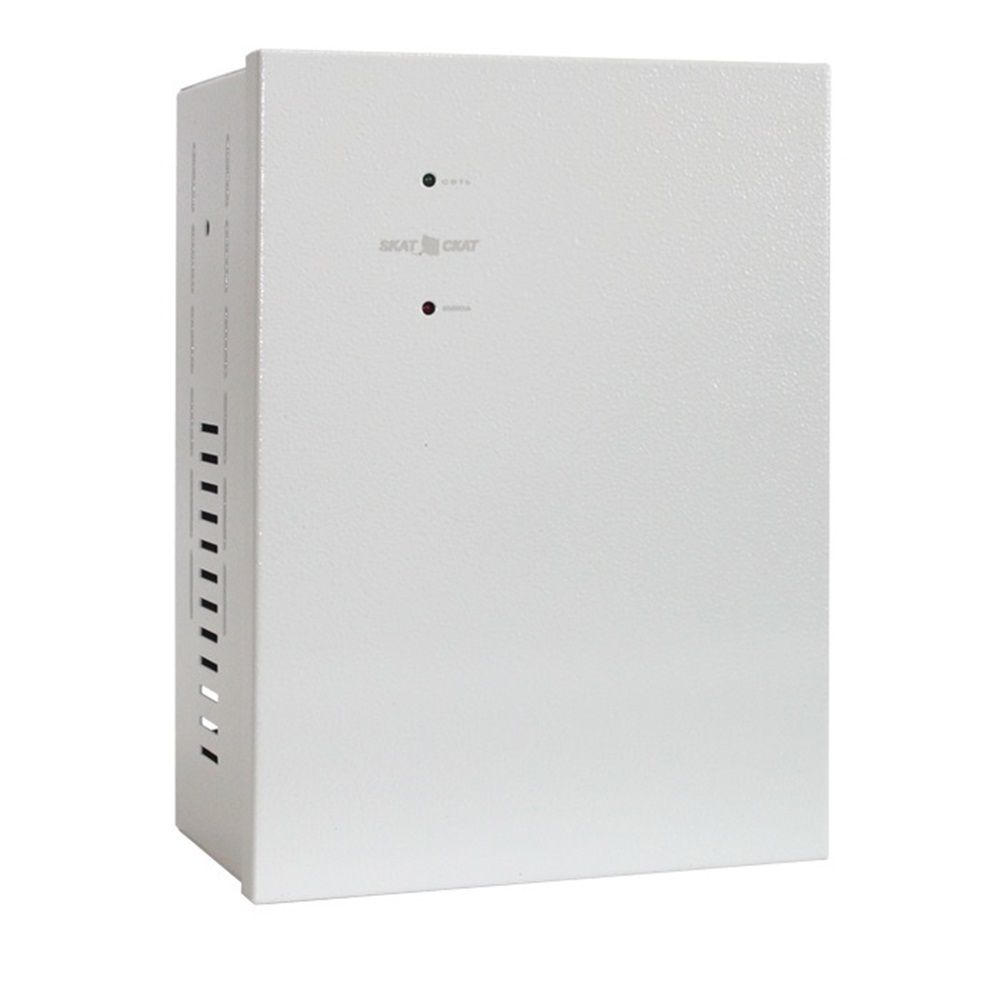

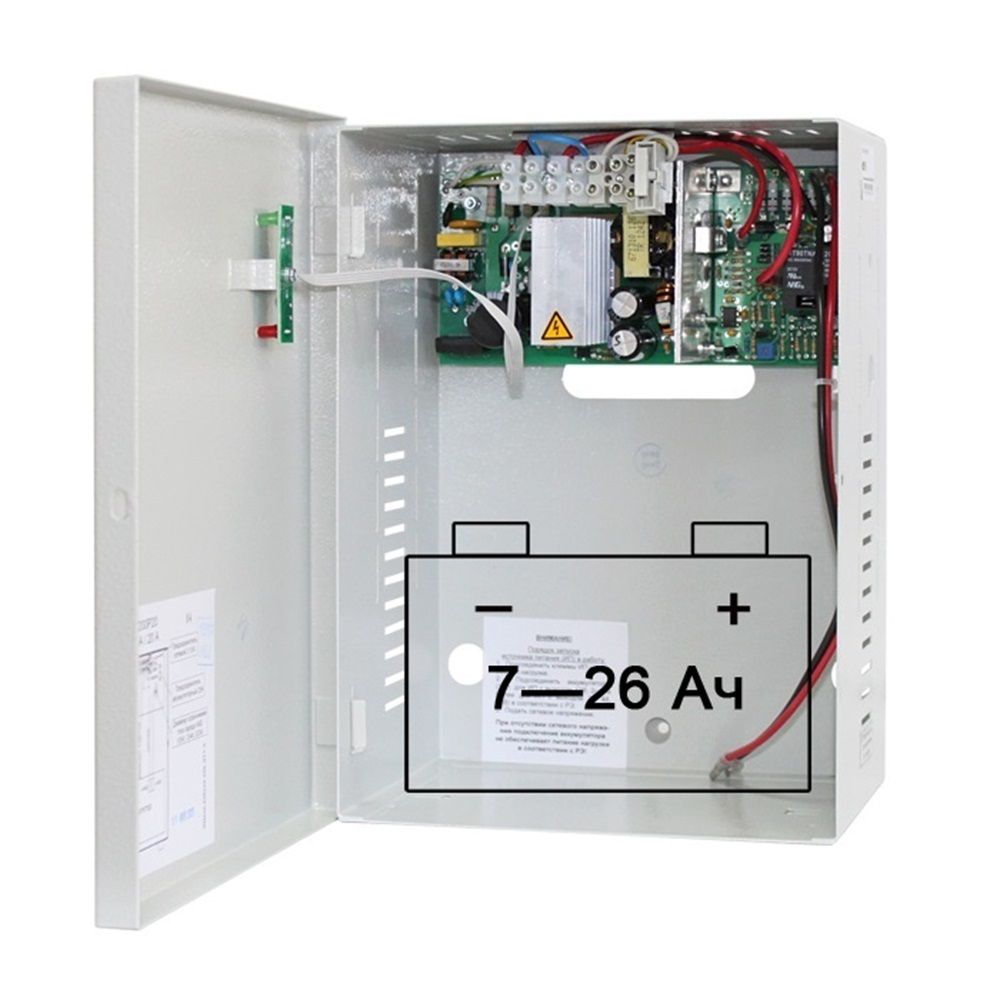

Резервный источник питания (устройство заряда аккумуляторных батарей), входное напряжение 170...250 В, выходное напряжение 9,5...14 В, суммарный выходной ток при наличии основного питания не более 5 А, суммарный выходной ток при отсутствии основного питания не более 20 А, под аккумулятор 12 В 17(26) Ач, световая индикация режимов работы, диагностические выходы типа "сухой контакт", защита от короткого замыкания, защита аккумулятора от глубокого разряда, диапазон рабочих температур -10...+40°С, габаритные размеры 295х215х158 мм
Особенности. СКАТ-1200Р20 обеспечивает
- оптимальный заряд АКБ при наличии напряжении сети
- резервное питание нагрузки током до 20 А по выходу «ВЫХОД 2» и до 10 А по выходу «ВЫХОД 1» (суммарный ток по выходам «ВЫХОД 2» и «ВЫХОД 1» не должен превышать 20 А)
- контроль уровня напряжения на клеммах АКБ при отсутствии сети
- защиту АКБ от глубокого разряда с отключением нагрузки
- защиту клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ при наличии подключенной АКБ
- электронную защиту клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства на несколько секунд и последующими циклическими попытками подключения и включением после устранения короткого замыкания
- защиту от неправильного подключения (переполюсовки) клемм АКБ
- световую индикацию режима работы:
- при наличии сети индикатор «СЕТЬ» (белый) включен и горит ровным светом
- при наличии выходного напряжения индикатор «ВЫХОД» (зеленый) включен и горит ровным светом
- световую индикацию наличия АКБ: при наличии АКБ индикатор «АКБ» (оранжевый) включен и горит ровным светом
- питание нагрузки в режиме заряда АКБ током до 5 А (для оптимального заряда АКБ необходимо рассчитывать нагрузку таким образом, чтобы максимальный ток нагрузки не превышал 0,5 А)
- формирование выходных сигналов «СЕТЬ», «АКБ» и «ВЫХОД» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сигнала соответствующий контакт замкнут)
- функцию «холодный запуск», обеспечивающую восстановление работоспособности устройства при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.
СКАТ-1200Р20. Технические характеристики
| 1 |
Характеристика питающей сети, В |
170…250
50…60 Гц |
| 2 |
Постоянное выходное напряжение при температуре окружающей среды 25 °С, В |
9,5…14,0 |
| 3 |
Номинальный выходной ток в резервном режиме, А, не более |
«ВЫХОД 1», А, не более |
10 |
| «ВЫХОД 2», А, не более |
20 |
| 4 |
Суммарный выходной ток по обоим выходам, А, не более |
при наличии сети 220 В
(режим заряда АКБ) |
5,0* |
| при отсутствии сети 220 В (резервный режим) |
20,0 |
| 5 |
Ток заряда АКБ (при отсутствии нагрузки на выходах), А |
5,4…5,6 |
| 6 |
Ток, потребляемый устройством от АКБ в резервном режиме, мА, не более |
130 |
| 7 |
Характеристики информационных выходов |
максимальный ток, мА, не более |
60 |
максимальное напряжение, В,
не более |
60 |
| 8 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более |
30 |
| 9 |
Величина напряжения на клеммах АКБ, при котором включается индикация о скором разряде АКБ в резервном режиме, В |
11,0…11,5** |
| 10 |
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в резервном режиме, В |
10,5…11,0 |
| 11 |
Мощность, потребляемая устройством от сети (без нагрузки), ВА, не более |
100 |
| 12 |
Тип АКБ: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12 В |
|
| 13 |
Количество АКБ, шт. |
1 |
| 14 |
Рекомендуемая емкость АКБ, Ач |
17…26 |
| 15 |
Габаритные размеры, мм, не более |
295х215х158 |
| 16 |
Масса без АКБ нетто (брутто), кг, не более |
2,9 |
| 17 |
Рабочие условия эксплуатации: температура окружающей среды от –10 °С до +40 °С |
