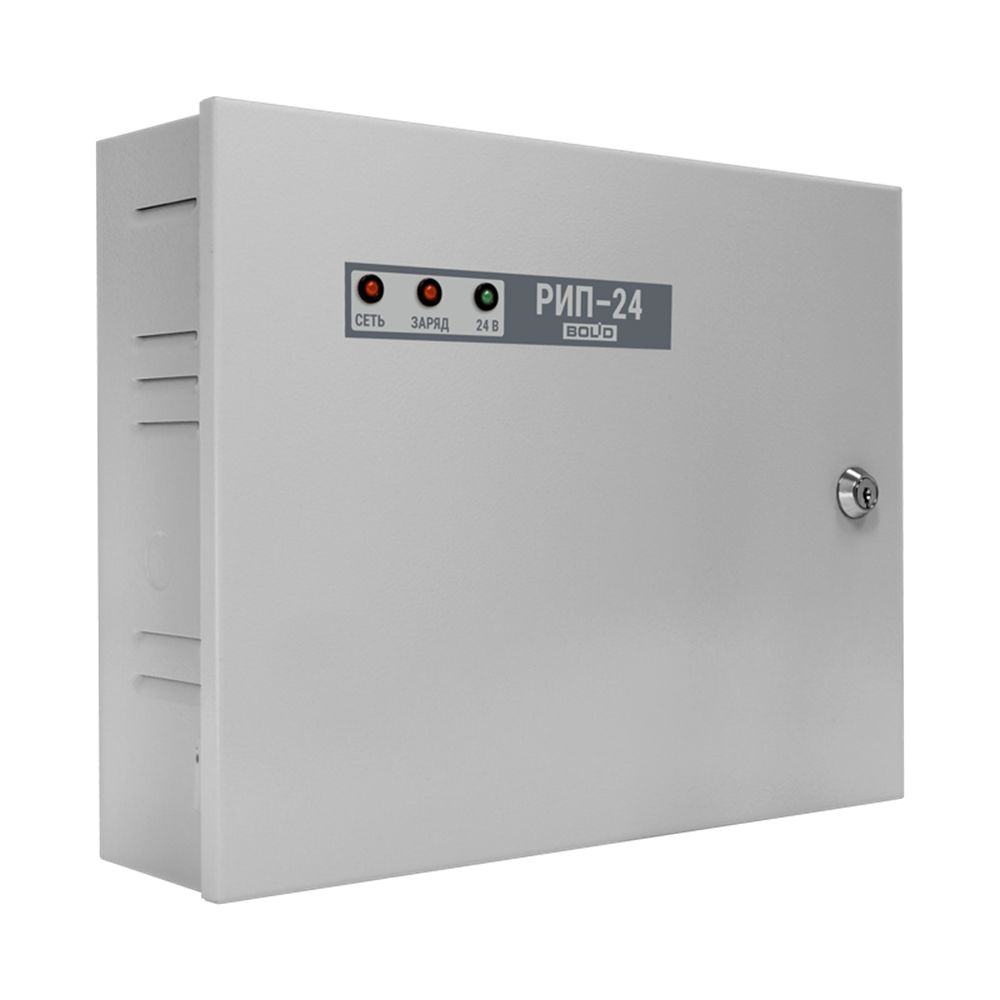

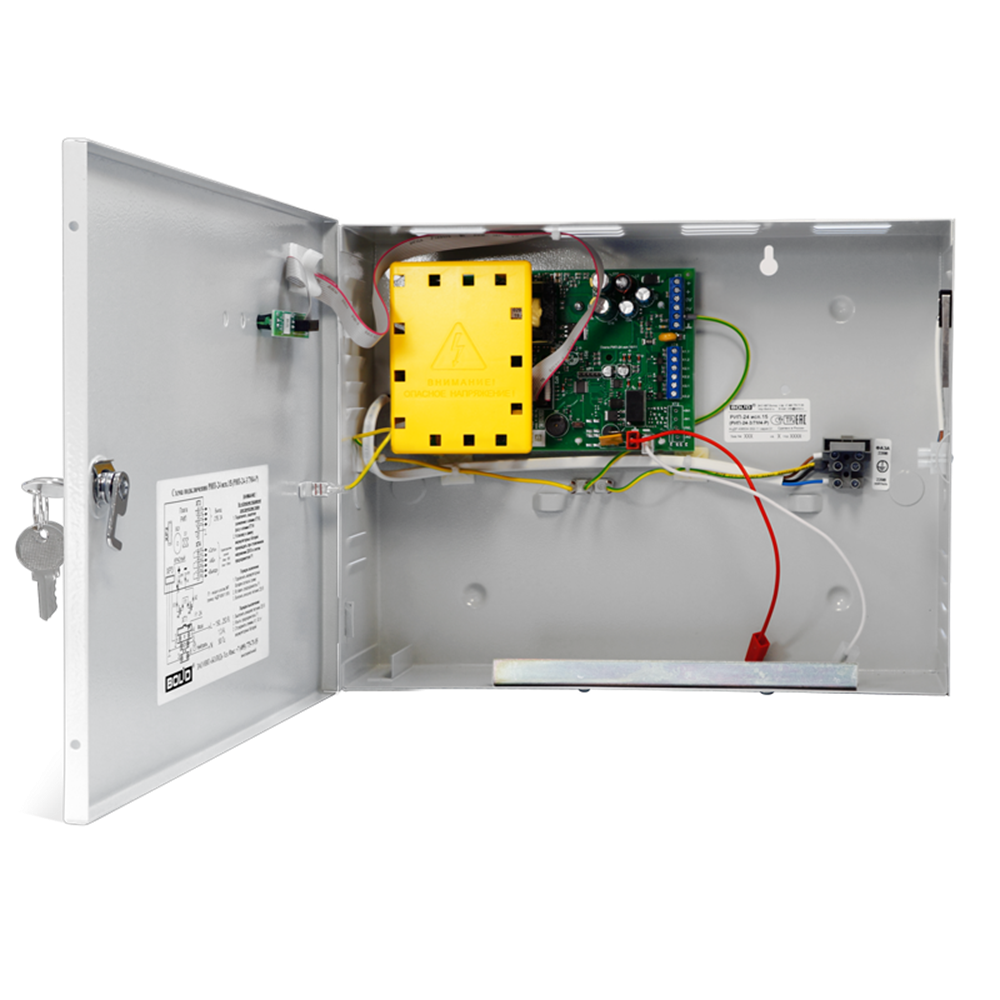

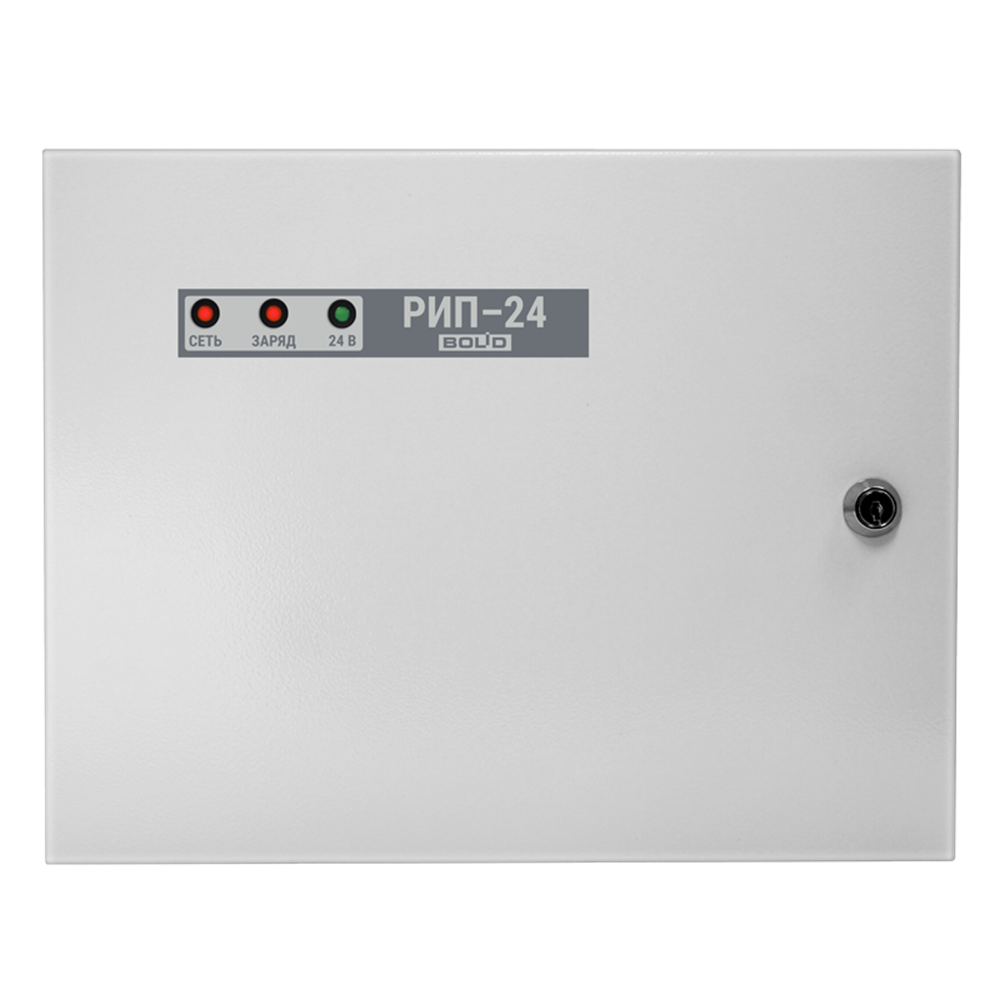

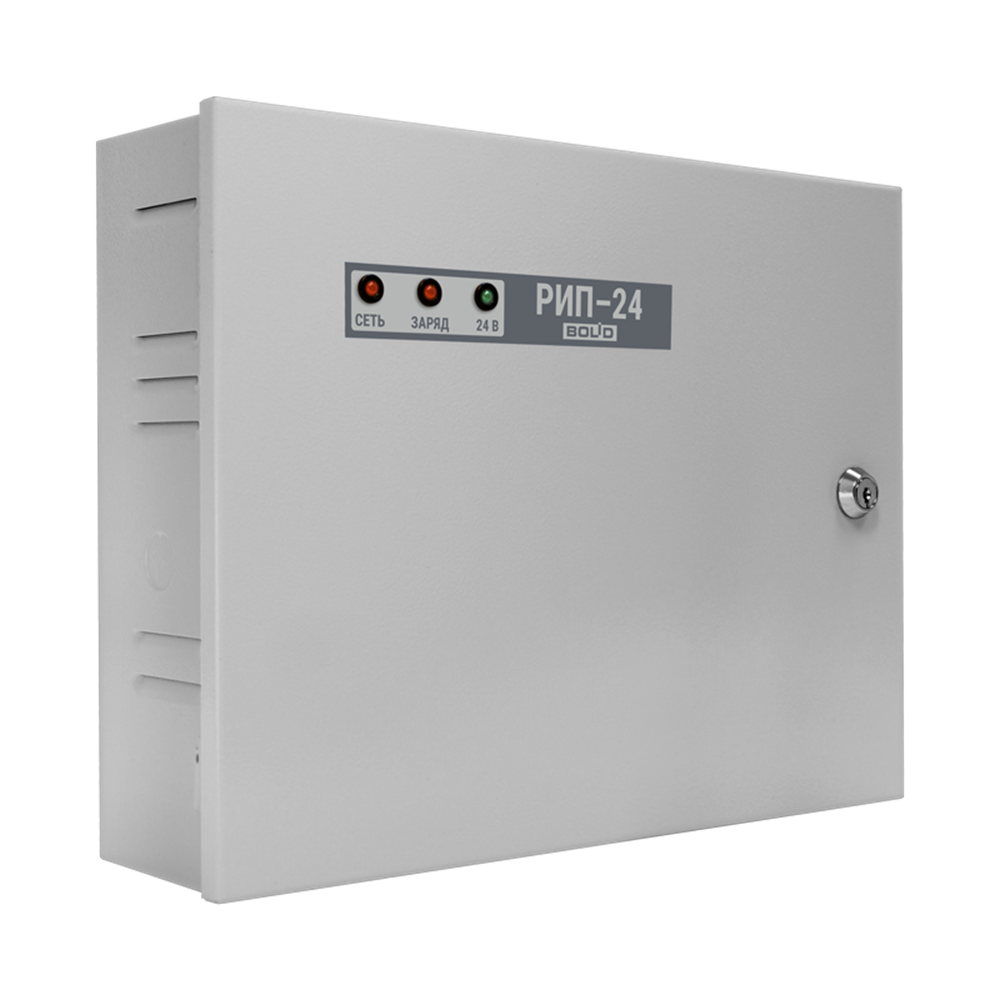

РИП-24 исп. 11 (РИП-24-3/7М4-Р, РИП-24 исп. 01П), Источник питания резервированный
Соответствует "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 123-ФЗ) и сертифицирован по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от "переполюсовки" аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
- Контроль вскрытия корпуса
| Напряжение в сети, В |
150 - 253 |
| Выходное напряжение, В |
при питании от сети |
27,2±0,6 |
| при питании от АБ |
2027 |
| Номинальный выходной ток, А |
3 |
| Максимальный выходной ток, А (не менее 2 мин) |
4 |
| Максимальная мощность потребляемая от сети, ВА |
200 |
| Собственный ток потребляемый от АБ, мА, не более |
30 |
| Защита от превышения выходного напряжения |
+ |
| Резервный источник питания аккумуляторная батарея 12 В (свинцово-кислотная) |
7 А*ч (2 шт.)* |
| Звуковой сигнализатор |
+ |
| Возможность отключения звука |
+ |
| Количество индикаторов |
3 |
| Датчик вскрытия корпуса |
+ |
| Количество релейных выходов |
3 (оптореле) |
| Максимальные напряжение и ток коммутации |
80 В,
100 мА |
| Время технической готовности |
Не более 6 с |
| Диапазон рабочих температур |
от минус 10 до + 40 °C |
| Относительная влажность |
до 90% при +25 °C |
| Средний срок службы |
10 лет |
| Тип корпуса, степень защиты (IP) |
М4 (IP30) |
| Корпус |
Металл IP30 |
| Габариты (ШхВхГ), мм |
340х270х100 |
| Масса без АБ |
2,5 |
| Подключение РИП (сечение проводов кв.мм) |
РИП-24 исп.11 |
| к сети |
0,752,5 |
| к нагрузке |
0,52,5 |
| к реле |
0,22,5 |
| к датчику вскрытия |
0,52,5 |
| Тип монтажа |
Настенный, навесной |
