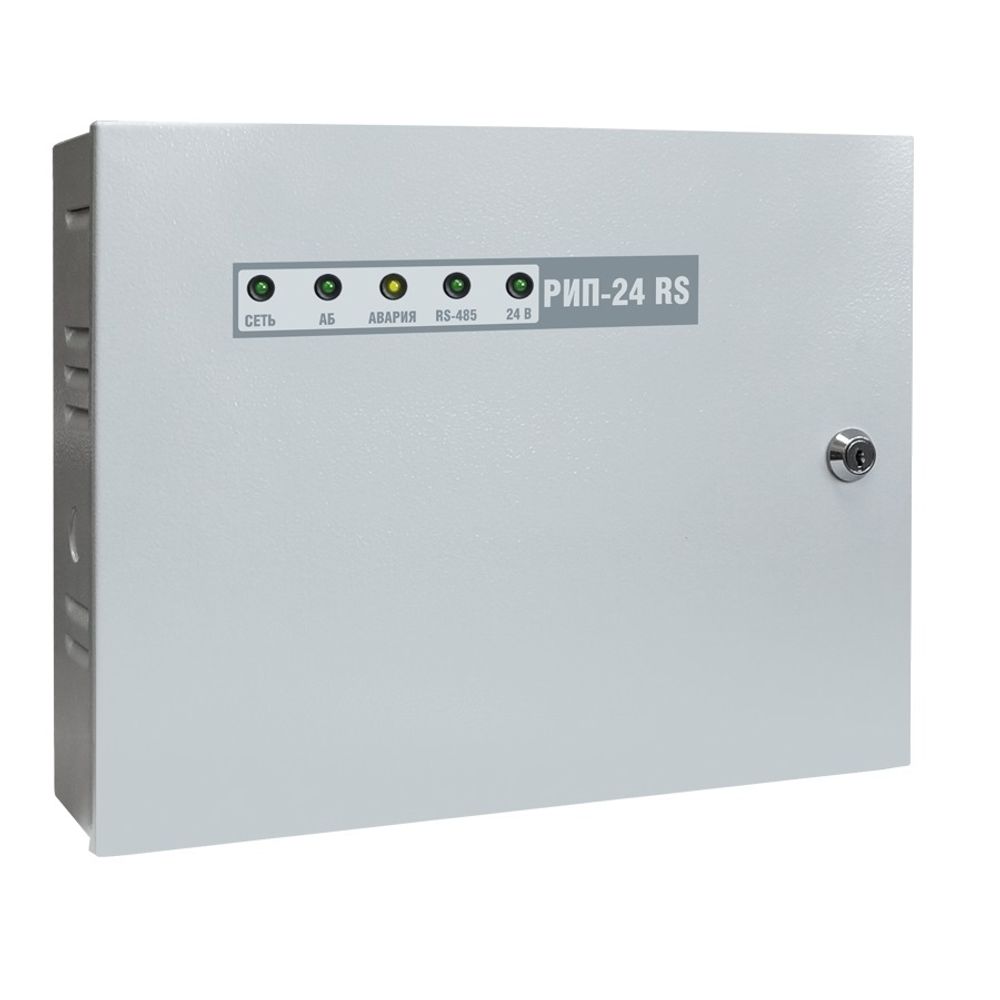

РИП-24 исп.50 (РИП-24-2/7М4-Р-RS) Резервированный источник питания
Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
24В; 2А (мах 2.5А); емкость АБ 2*7Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
- "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при их разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение сети |
(150...250) В |
| Выходное напряжение |
при питании от сети |
(27,2±0,6) В |
| при питании от АБ |
(20...27,2) В |
| Номинальный выходной ток |
2 А |
| Максимальный выходной ток (10 мин.) |
2,5 А |
| Максимальная мощность, потребляемая от сети |
110 ВА |
| Собственный ток потребления от АБ |
не более 40 мА |
| Емкость АБ |
2х7 А·ч |
| Световая индикация |
5 светодиодных индикатора для отображения режимов работы и неисправностей |
| Встроенный звуковой сигнализатор |
есть |
| Датчик вскрытия корпуса |
есть |
| Интерфейс |
RS-485, протокол Орион |
| Буфер событий |
95 событий |
| Релейный выход ("Неисправность") |
1 шт., оптореле |
| Максимальное напряжение и ток коммутации реле |
80 В, 50 мА |
| Время технической готовности |
не более 6 с |
| Рабочий диапазон температур |
от -10 до +40 °C |
| Относительная влажность |
до 90% при +25 °C |
| Степень защиты корпуса |
IР30 |
| Габаритные размеры |
340х270х100 мм |
| Масса |
не более 2,5 кг (с батареями не более 8,5 кг) |
| Средний срок службы |
10 лет |
| Программирование РИП |
Программа UProg |
| Подключение к ПК при программировании |
Через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип подключения к РИП |
Клеммные колодки под винт
Подключение к сети: провод 0,752,5 кв.мм
Подключение нагрузки: провод 0,52,5 кв.мм
Подключение RS-485, реле К1: провод 0,22,5 кв.мм |
| Тип монтажа |
настенный, навесной |
