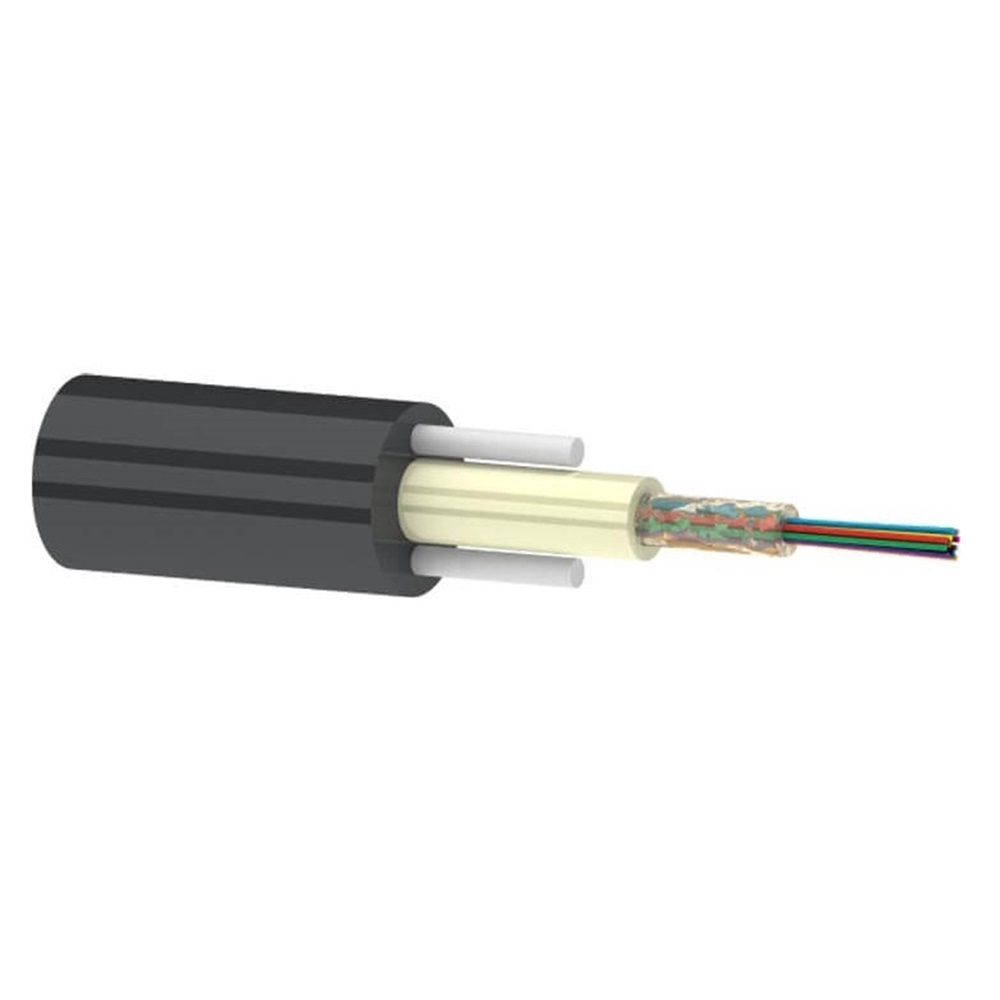

ОКСН-ЦТ-2-10/125-3,0 Кабель оптический самонесущий
Кабель ОКСН обладает высокой прочностью на растяжение и гибкостью, в размерах компактный. В тоже время, он обеспечивает превосходное светопропускание и физическую работоспособность.
Технические характеристики
- Уникальная технология экструзии обеспечивает отличную гибкость волокнам в модульной трубке
- Способ управления избыточной длиной волокна обеспечивает кабель превосходными механическими и экологическими свойствами
- Многократное заполнение водоблокирующим компаундом, обеспечивает двойную защиту от проникновения жидкости
- Обеспечивает хорошие характеристики на растяжение
ПАРАМЕТРЫ
| Количество ОВ |
2 |
| Диаметр оптического модуля, мм(±0,1мм) |
1,4 |
| Силовой элемент, мм |
1,0(±0,1мм)*2 |
| Диаметр кабеля, мм(±0,3мм) |
4,4 |
| Вес кабеля, кг/км |
18 |
| Диапазон рабочей температуры, С° |
-40+ 70 |
| Диапазон монтажной температуры, С° |
-20 + 50 |
| Температурный диапазон при транспортировка и хранение, С° |
-40 + 70 |
| Макс. нагрузка на растяжение |
3,0 кН |
| Раздавливающая нагрузка |
2,0 кН/10см |
| Минимальный радиус изгиба при монтаже |
15 диаметров кабеля |
| Минимальный радиус изгиба при эксплуатации |
10 диаметров кабеля |
Кабель спроектирован, изготовлен и испытан в соответствии с международными стандартами:
- МЭК 60793-1 Оптическое волокно, часть 1: Общие технические характеристики
- МЭК 60793-2 Оптические волокна Часть 2: Технические условия на изделие
- МЭК 60794-4-20 Волоконно-оптические кабели. Часть 4-20. Воздушные оптические кабели вдоль линий электропередач. Спецификация для оптических кабелей ADSS (полностью диэлектрические самонесущий)
- ITU-T G.650 Определение и методы испытаний линейных детерминированных характеристик одномодовых волокон и кабелей
- ITU-T G.652 Характеристики кабеля с одномодовыми оптическими волокнами
- EIA/TIA 598 Цветовой код для волоконно-оптических кабелей
