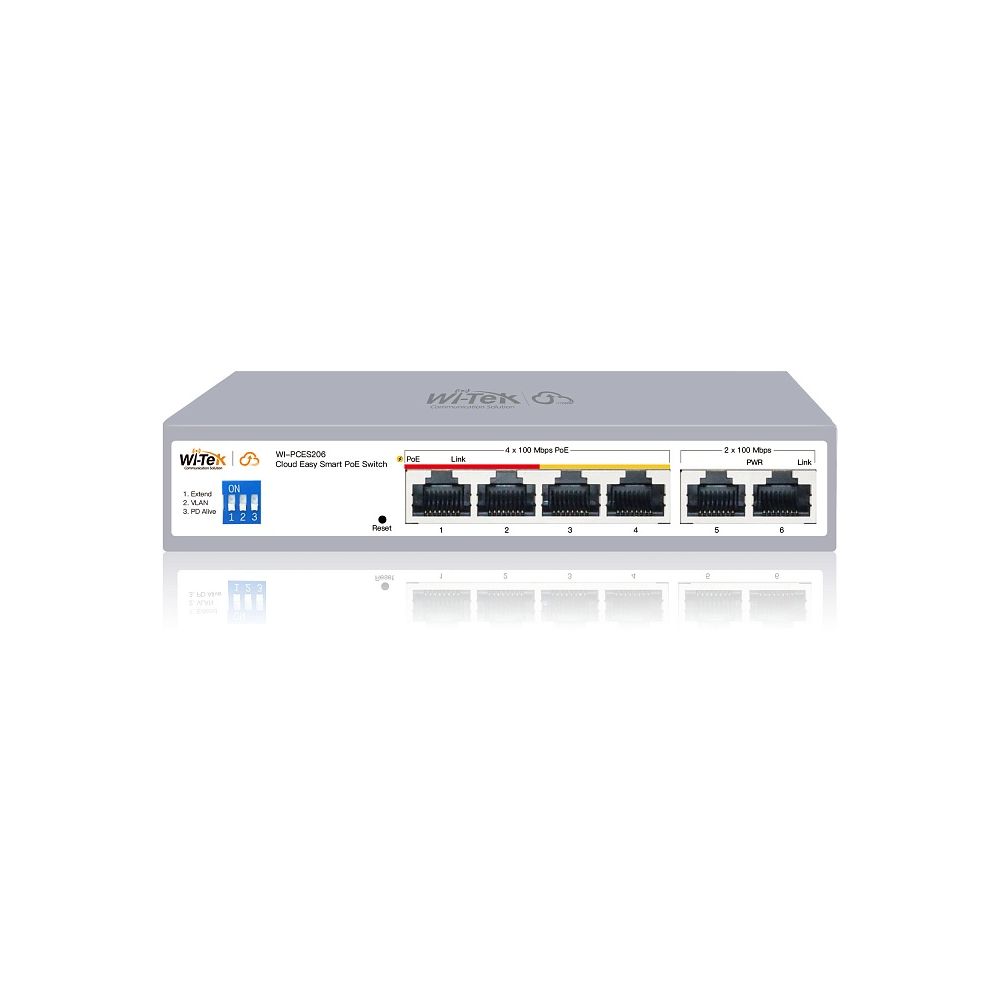

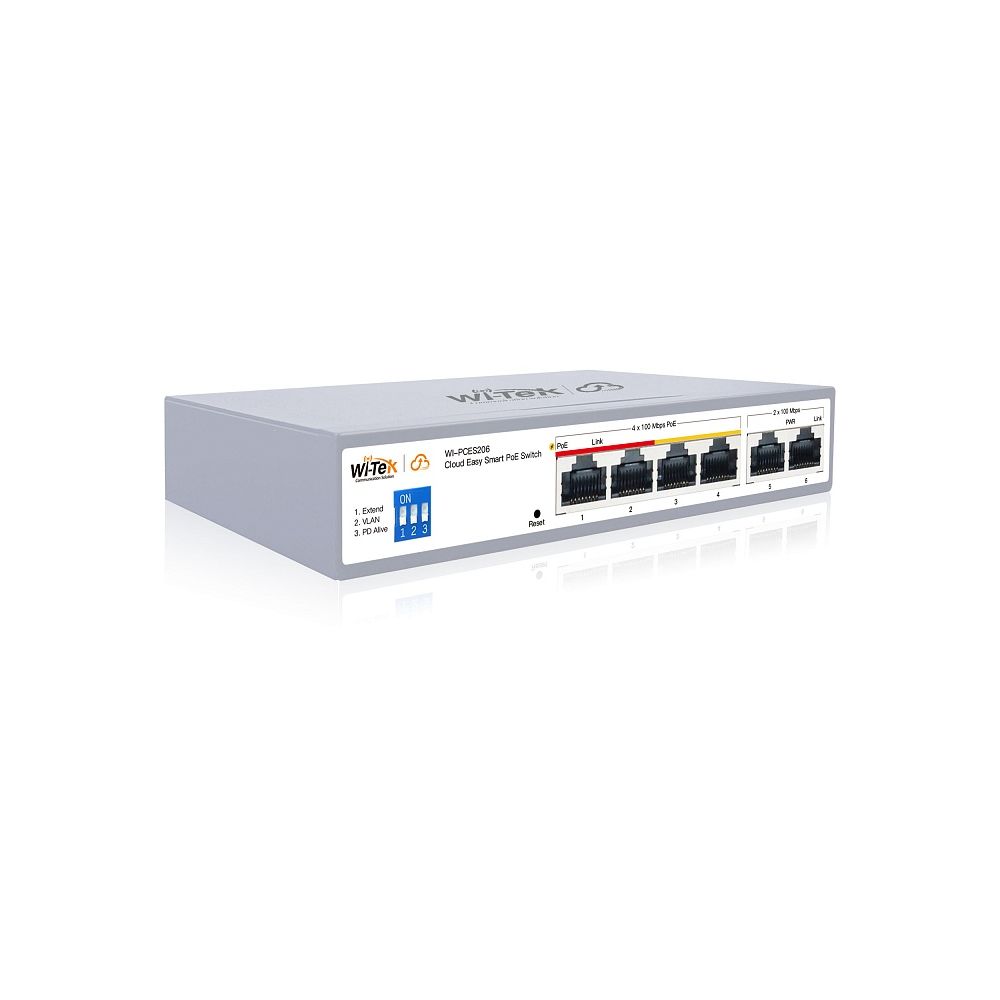

Настраиваемый коммутатор WI-PCES206 серии Easy Smart с функцией PoE и бюджетом 60 Вт предназначен для инсталляции в современных сетях IP-телефонии, IP-видеонаблюдения, Wi-Fi.
Коммутатор оснащен 4 портами Fast Ethernet (100 Мбит/с) и 2 портами Uplink стандарта Fast Ethernet (100 Мбит/с).
Коммутатор имеет возможность настройки и управления через веб-интерфейс и облачный сервис Wi-Tek Cloud. Также на передней панели коммутатора имеется DIP-переключатель для оперативного включения режимов работы при монтаже устройства.
Настраиваемый коммутатор WI-PCES206 поддерживает функции:
- Watchdog автоматическое определение зависших IP-устройств и перезагрузка питания PoE на портах;
- ONVIF Detector автоматическое обнаружение ONVIF-совместимых камер и внесение их в топологию сети в облачном сервисе Wi-Tek Cloud.
Коммутатор поддерживает настройку через веб-интерфейс и облачный сервис Wi-Tek Cloud, а также для быстрой настройки оснащен на лицевой панели DIP-переключателями режимов работы:
- Extend режим передачи PoE на расстоянии до 250 м; позволяет преодолеть барьер в 100 м, стандартный для Ethernet-сетей, и подключать удаленные устройства, не применяя PoE-репитеры;
- VLAN (Port Isolation) режим изоляции портов; позволяет изолировать трафик подключенных устройств на физическом уровне, что ограничивает их общение на 2 и 3 уровнях и гарантирует безопасность передачи контента;
- PD Alive режим управления функцией Watchdog на всех портах одновременно.
Интерфейсы
- 4 порта 10/100 Мбит/c PoE RJ45 (Downlink)
- 2 порта 10/100 Мбит/c RJ45 (Uplink)
PoE
- Порты 1-2: Hi-PoE (до 45 Вт)
- Порты 3-4: 802.3 af/at (до 30 Вт)
- Расположение контактов: 1/2(+), 3/6(-)
- Общий бюджет PoE: до 60 Вт
Сетевые характеристики
- Стандарты и протоколы Ethernet: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at
- Пропускная способность коммутации: 1,2 Гбит/с
- Скорость обработки пакетов: 0,89 млн пакетов в секунду
- Буфер памяти пакетов: 4 Мбит
- Таблица MAC-адресов: 8K
- Поддержка Jumbo-фреймов: 9216 Байт
- VLAN:
- на основе порта;
- поддержка VLAN: 1-4094.
- Системные настройки:
- настройки IP;
- управление пользователями;
- обновление ПО;
- перезагрузка;
- сброс до заводских настроек.
- Мониторинг:
- статистика портов;
- диагностика кабелей.
- Настройки коммутатора:
- зеркалирование портов;
- изолирование портов;
- перезагрузка порта;
- Jumbo-кадр;
- статический MAC;
- список MAC;
- предотвращение широковещательного шторма;
- регулирование пропускной способности.
- Настройки PoE:
- отключение PoE у PoE-порта;
- функция PD Alive (обнаружение подключенного устройства);
- возможность переключить питание PoE на 250 м.
Отказоустойчивость
- Устойчивость к перепадам напряжения:
- стандартный режим ± 4 кВ;
- дифференциальный режим ± 2 кВ.
- Защита от электростатических помех (ESD-защита):
- при контактном разряде ± 6 кВ;
- при воздухоотведении ± 8 кВ.
Физические характеристики
- Память: 8 Кбайт, 16 МБ флэш-памяти
- Питание: AC 100-240 В, 50/60 Гц
- Потребление: 2,7 Вт (до 62,7 Вт с подключенными PoE-устройствами)
- Температура при эксплуатации: -10~50 °C
- Температура при хранении: -40~70 °C
- Влажность при эксплуатации: 10~90% без образования конденсата
- Влажность при хранении: 5~90% без образования конденсата
- Размеры: 169 х 95 х 32 мм
- Вес: 0,48 кг
