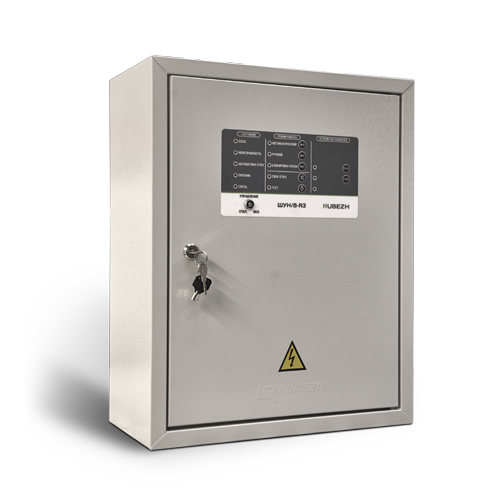

Шкаф управления пожарный ШУН/В-1,5-00-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
- пожарного насоса;
- дренажного насоса;
- жокей-насоса;
- вентилятора.
ШУН/В-R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-R3 может находиться в следующих режимах управления:
- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
| Параметр |
Значение |
| Напряжение питания, В |
см. таблицу исполнений |
| Ток потребления от АЛС, мА, не более |
0.21 |
| Масса, не более |
см. таблицу исполнений |
| Управление калорифером |
Нет |
| Мощность подключаемого электродвигателя, кВт |
см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более |
100 |
| Степень защиты оболочки |
IР31 (IР54 по требованию заказчика) |
| Тип системы заземления |
TN-C/ТN-S |
| Размеры |
см. таблицу исполнений |
| Средний срок службы, лет |
10 |
| Диапазон рабочих температур, °С |
от -25 до +55 |
Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:
|
Мощность электродвигателя, кВт
|
Размеры корпуса, (ВхШхГ), мм
|
|
|
ШУН/В-R3
|
ШУН/В-О-R3
|
Вес, кг
|
|
1,5
|
410Ч410Ч210
|
5,5
|
|
3,0
|
|
5,5
|
|
|
7,5
|
|
|
11
|
|
|
15
|
|
|
18
|
|
510х410х250
|
17
|
|
22
|
|
|
30
|
|
|
37
|
|
|
45
|
|
|
55
|
|
810х660х270
|
45
|
|
75
|
|
|
90
|
|
|
110
|
