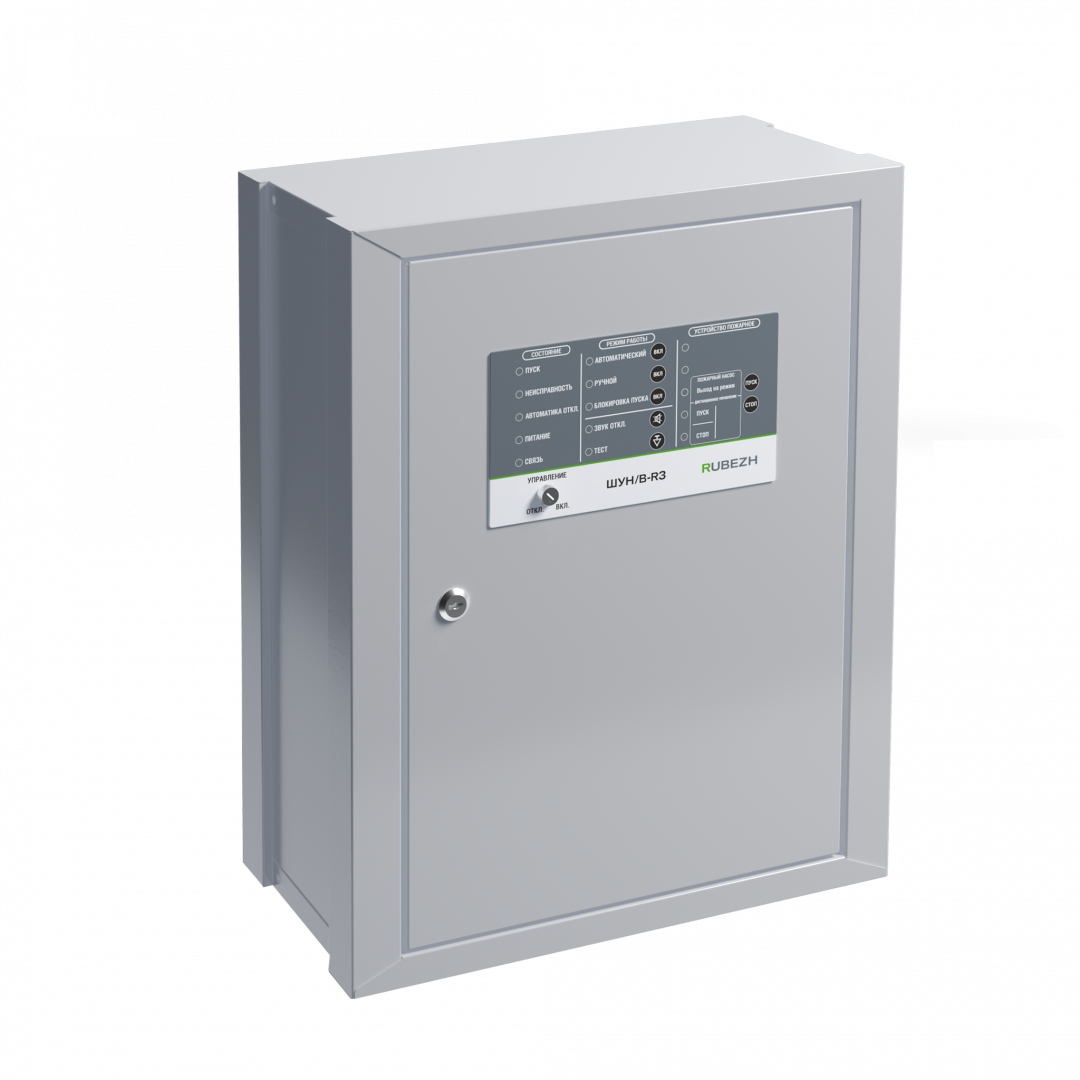

Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Шкафы управления ШУН/В прот.R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение:
| Рабочее напряжение сети |
230 (+23/-35) В
400 (+40/–60) В |
| Номинальная частота |
50 ±1 Гц |
| Собственная потребляемая мощность от сети, не более |
100 ВА |
| Тип системы заземления (выбирается при помощи перемычки) |
TN-C/ТN-S |
| Степень защиты оболочки |
IP 31 (IP 54 по требованию заказчика) |
Габаритные размеры:
ШУН/В прот.R3 мощностью от 0,18 до 15 кВт
ШУН/В прот.R3 мощностью от 015 до 45 кВт
ШУН/В прот.R3 мощностью от 55 до 110 кВт
ШУН/В прот.R3 мощностью от 132 до 185 кВт
ШУН/В прот.R3 мощностью от 220 до 250 кВт |
410 х 410 х 210 мм
510 х 410 х 250 мм
810 х 660 х 270 мм
1600 х 600 х 450 мм
1600 х 800 х 450 мм |
Масса, не более:
ШУН/В прот.R3 мощностью от 0,18 до 15 кВт
ШУН/В прот.R3 мощностью от 18 до 45 кВт
ШУН/В прот.R3 мощностью от 55 до 110 кВт |
5,5 кг
17 кг
45 кг |
| Средний срок службы, не менее |
10 лет |
| Рабочий диапазон температур |
от -25 до +55°С |
