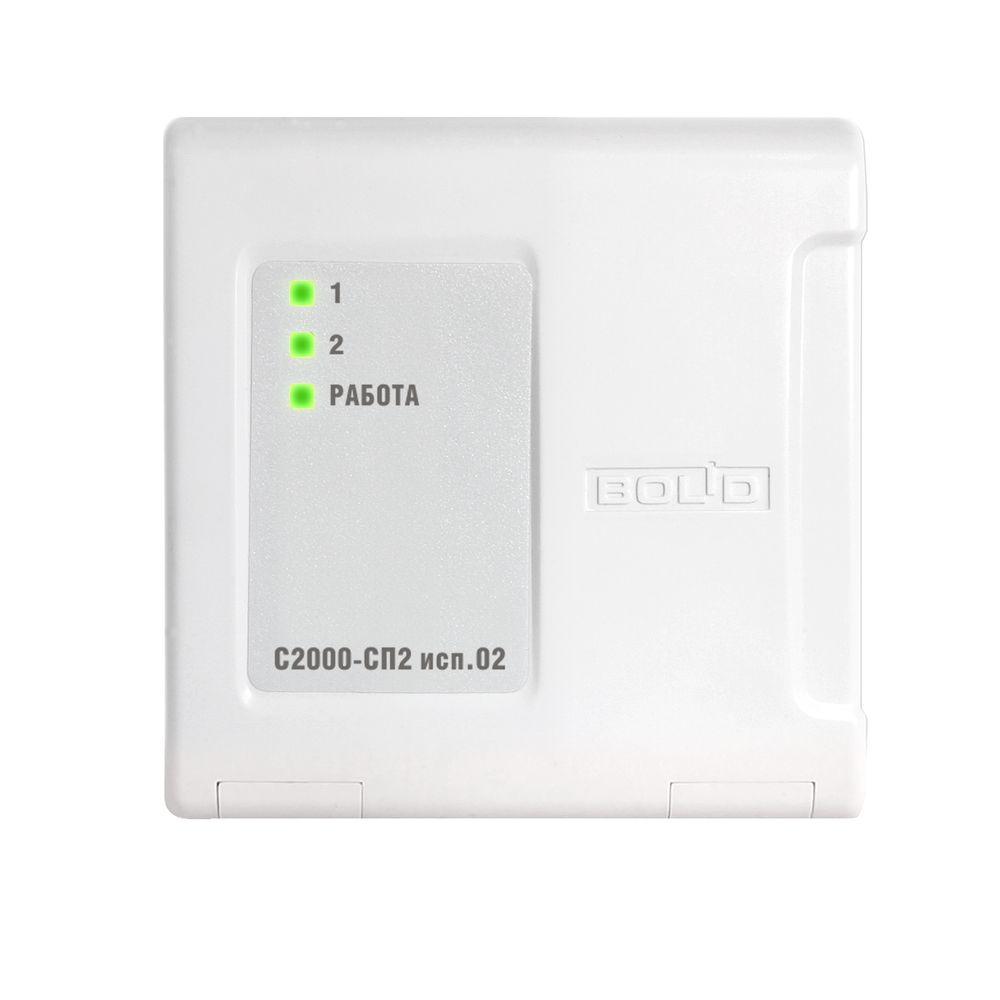

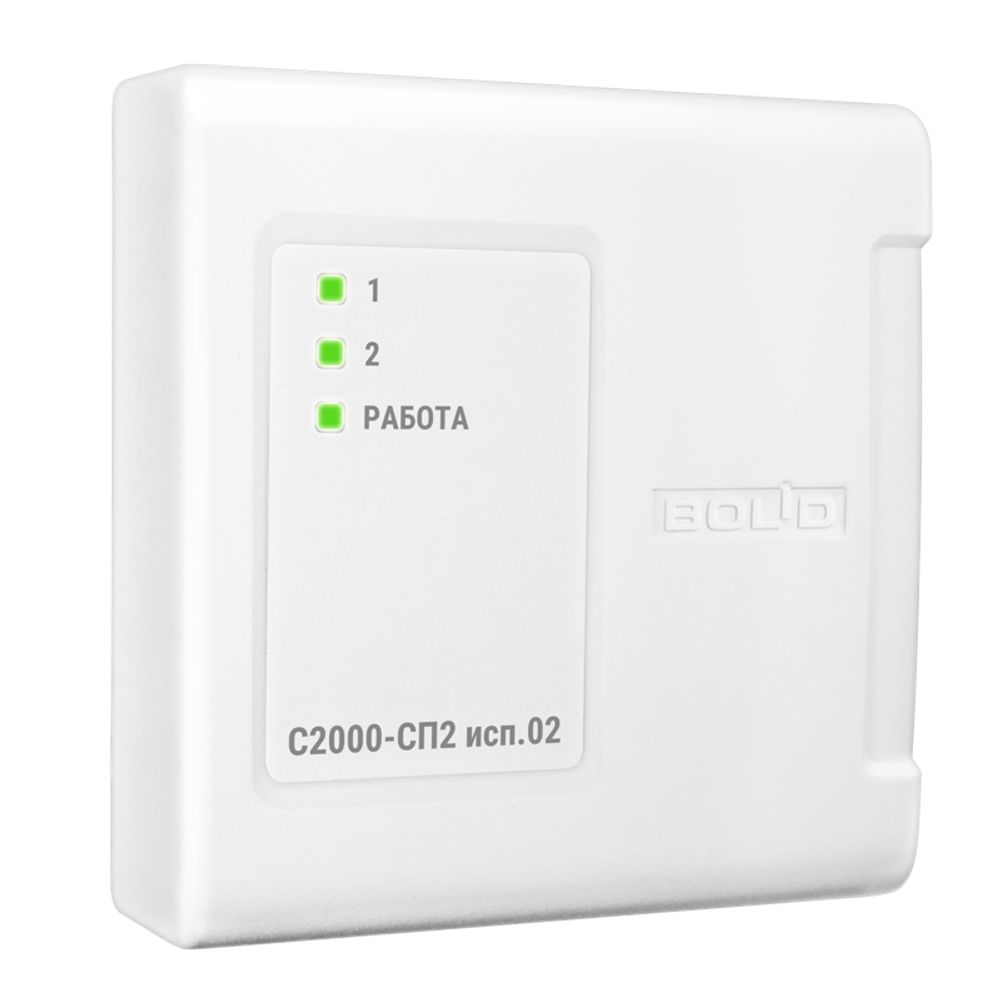

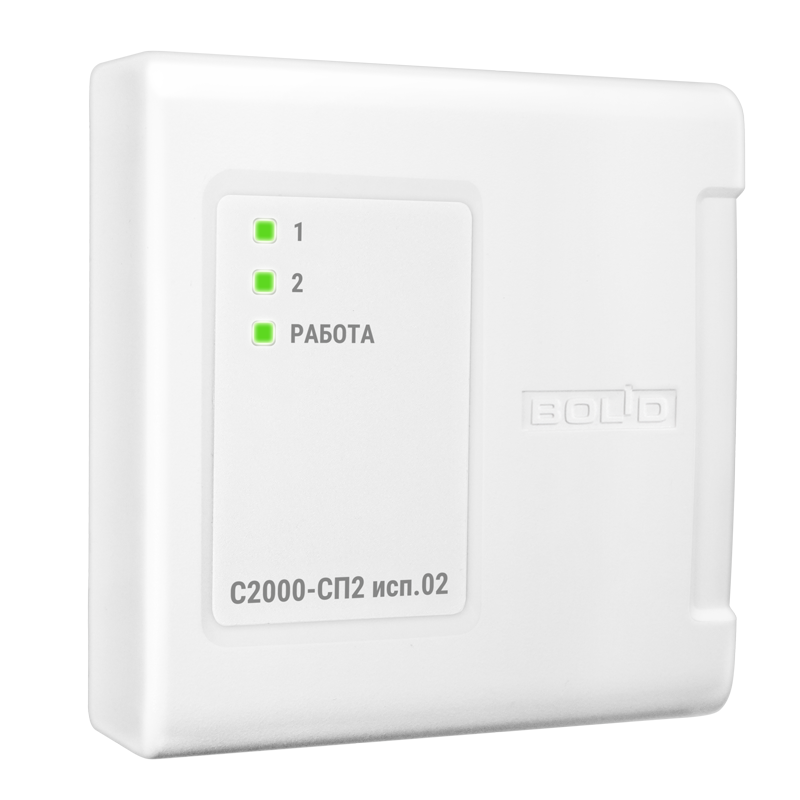

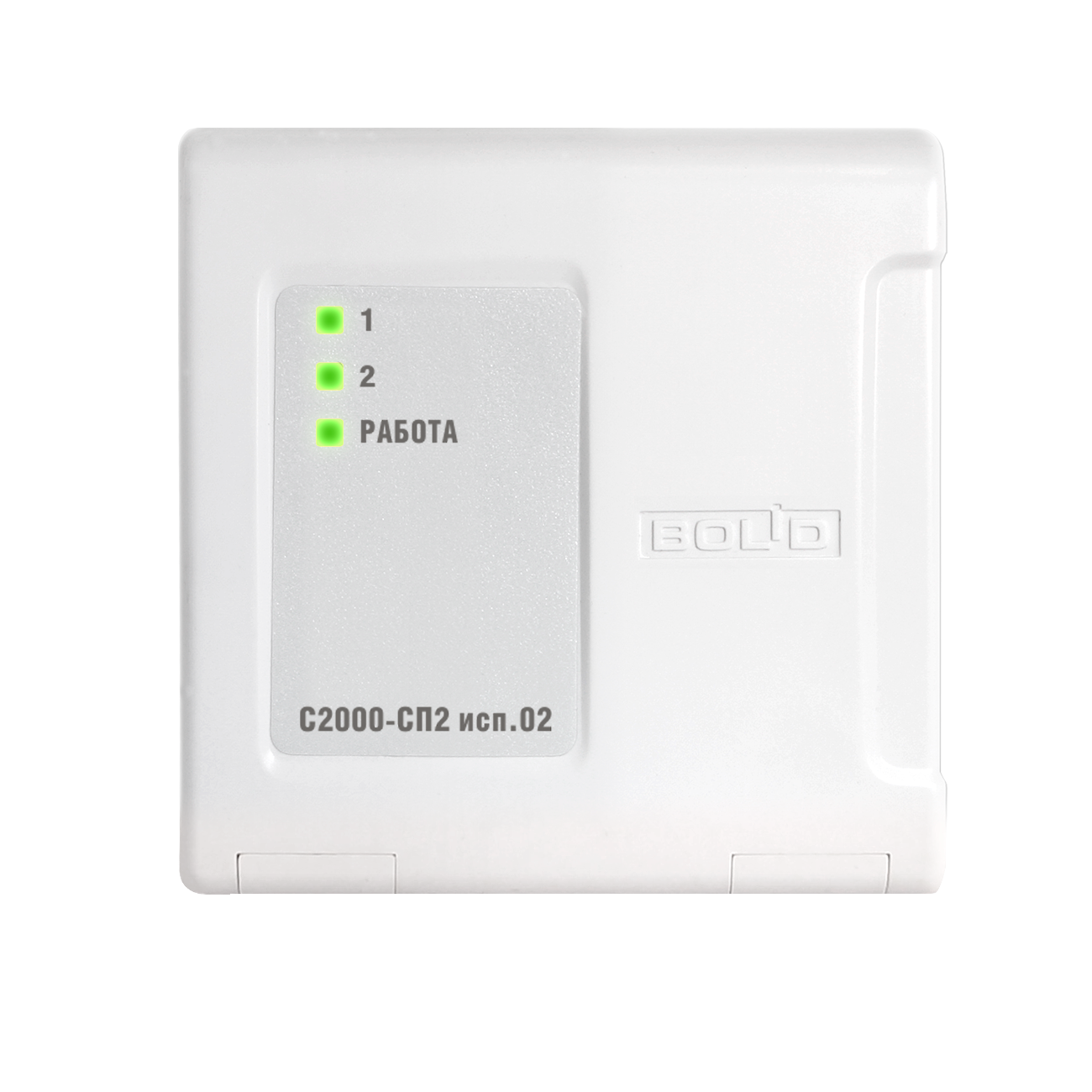

С-2000-СП2 исп.02, Адресный исполнительный блок. Питается от «С2000-КДЛ». Управление двумя устройствами с контролем выходов и цепей подключения исполнительных устройств. Питание исполнительных устройств - от внешнего источника от 10 до 28 В
Блок сигнально-пусковой адресный "С2000-СП2 исп.02" предназначен для работы в составе систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, а также в системах контроля доступа и видеоконтроля. Применяется с контроллером "С2000-КДЛ" и "С2000-КДЛ-2И".
- Питание приемно-передающей части от двухпроводной линии связи
- Питание исполнительной части от источника постоянного напряжения 12-24 В
- Гальваническая развязка управляемых выходов от ДПЛС
- Независимое управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
- Программируемая логика управления реле позволяет управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, видеокамеры и др.)
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Защита от несанкционированного включения исполнительных устройств при неисправностях блока (например, при неправильном подключении или отказе электронных компонентов)
- Контроль вскрытия корпуса
- Световая индикация состояния каждого выхода
- До 64 блоков к "С2000-КДЛ" и "С2000-КДЛ-2И"
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Контролируемые выходы |
2 |
| Максимальный коммутируемый ток одного реле |
3 А |
| Коммутируемое напряжение (от источника питания блока) |
от 10,2 В до 28,4 В |
| Максимальный ток контроля исправности цепей |
1,5 мА |
| Потребляемый ток |
от источника питания |
не более 60 мА (ток выходов не учитывается) |
| от ДПЛС |
не более 1мА |
| Рабочее напряжение: |
- исполнительной части |
от 10,2 В до 28,4 В |
| - приемно-передающей части |
8...10,2 В ДПЛС |
| Гальваническая развязка ДПЛС и источника питания силовой части |
до 4 кВ |
| Датчик вскрытия корпуса |
микропереключатель |
| Время технической готовности |
не более 15 с |
| Рабочий диапазон температур |
от минус 30 до +55°C |
| Относительная влажность |
до 93% при +40°C |
| Степень защиты корпуса |
IР40 |
| Габаритные размеры |
102х107х39 мм |
| Масса |
не более 0,2 кг |
| Средний срок службы |
10 лет |
| Программирование |
программа UProg.exe |
| Тип монтажа |
настенный навесной или на DIN-рейку |
