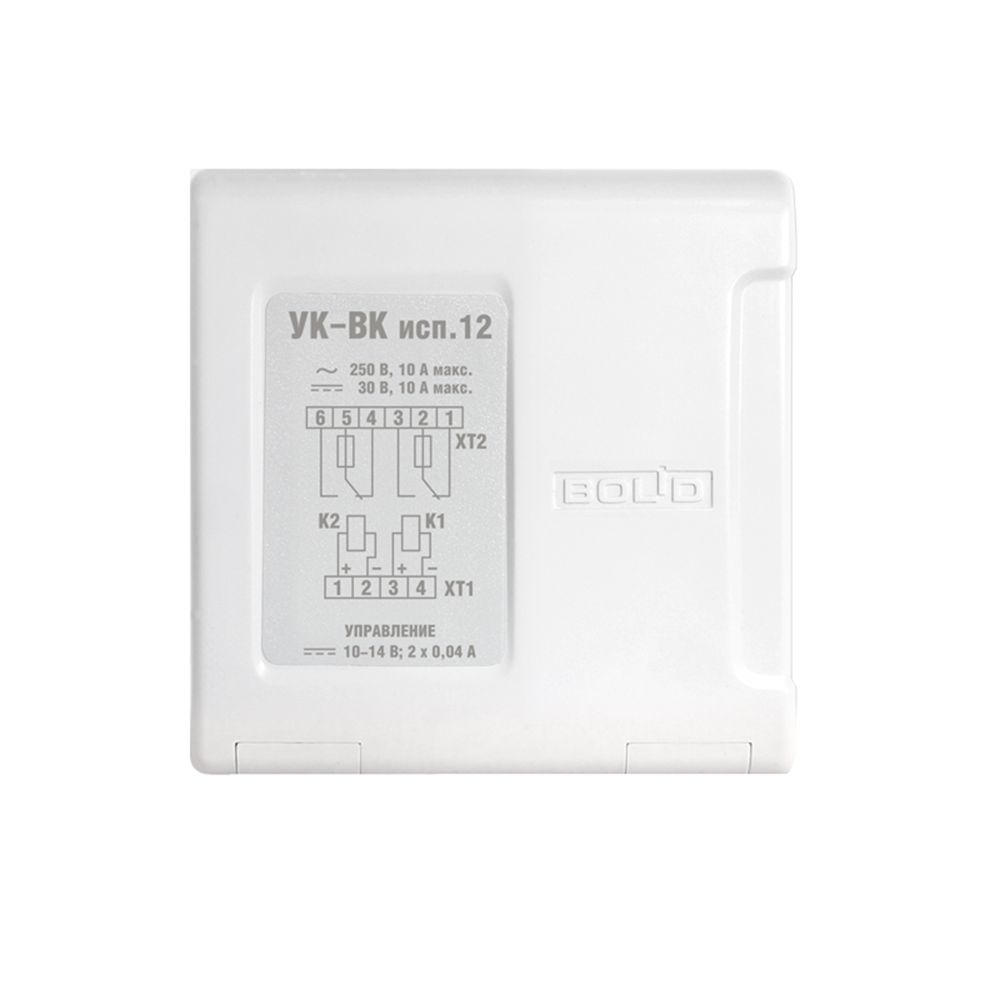

УК-ВК исп.12 релейный усилитель на 2 канала. 12 В, 40 мА, на переключение
Предназначены для использования в системах контроля доступа и охранной сигнализации для коммутации исполнительных устройств, в системах пожарной сигнализации для передачи стартового импульса на приборы пожарные управления.
| ИСПОЛНЕНИЕ УСТРОЙСТВА |
КОЛИЧЕСТВО КАНАЛОВ КОММУТАЦИИ |
ХАРАКТЕРИСТИКИ КОНТАКТА РЕЛЕ |
| УК-ВК исп.10 |
2 |
Нормально разомкнутый, на замыкание |
| УК-ВК исп.11 |
1 |
| УК-ВК исп.12 |
2 |
Нормально замкнутый, на переключение |
| УК-ВК исп.13 |
1 |
| УК-ВК исп.14 |
2 |
| УК-ВК исп.15 |
1 |
Характеристики исполнительных реле:
| ИСПОЛНЕНИЕ УСТРОЙСТВА |
МАКС. КОММУТИРУЕМОЕ НАПРЯЖЕНИЕ*, В |
МАКС. КОММУТИРУЕМЫЙ ТОК*, А |
| Переменное |
Постоянное |
Переменный |
Постоянный |
УК-ВК исп.10
УК-ВК исп.11 |
250 |
30 |
5 |
5 |
УК-ВК исп.12
УК-ВК исп.13
УК-ВК исп.14
УК-ВК исп.15 |
250 |
30 |
10 |
10 |
Характеристики управляющего сигнала:
| ИСПОЛНЕНИЕ УСТРОЙСТВА |
НАПРЯЖЕНИЕ УПРАВЛЕНИЯ*, В |
ТОК УПРАВЛЕНИЯ*, А |
| УК-ВК исп.10 |
10-14 |
0,028 – 0,038 |
| УК-ВК исп.11 |
| УК-ВК исп.12 |
| УК-ВК исп.13 |
| УК-ВК исп.14 |
20 – 27,6 |
0,014 – 0,019 |
| УК-ВК исп.15 |
Тип монтажа: настенный навесной или на DIN-рейку
Габаритные размеры: 102×107×39 мм
Масса: не более 0,2 кг
