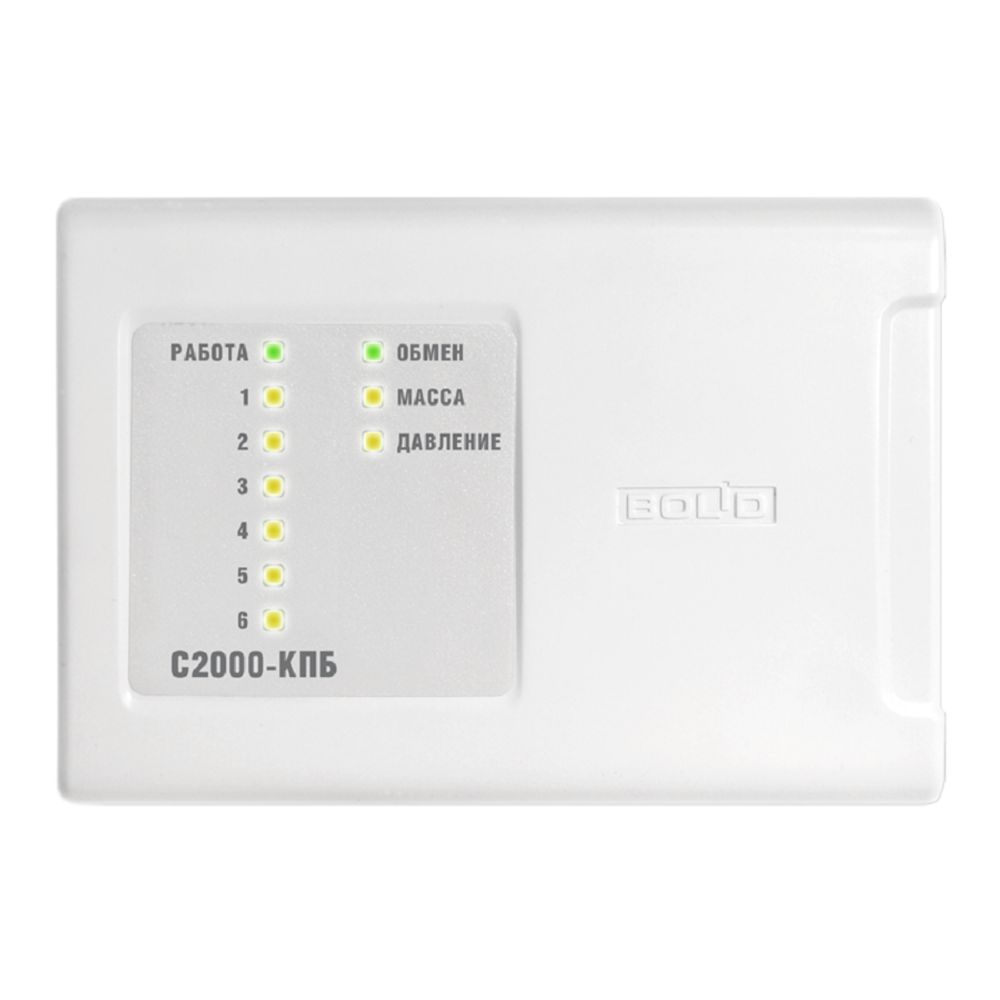

С-2000-КПБ Контрольно-пусковой блок с 6 исполнительными реле. Управление от С2000-АСПТ, С2000 или АРМ
Предназначен для работы в составе централизованных систем охранно-пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля для управления исполнительными устройствами и контроля цепей управления.
- Управление шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS-485
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КЗ)
- Защита от включения исполнительных устройств при различных неисправностях блока (например, выходе из строя его элементов)
- 2 программируемых технологических шлейфа
- Передача служебных и тревожных сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М", ППКУП "С2000-АСПТ" или АРМ "Орион"/АРМ "Орион Про"
- Контроль вскрытия корпуса блока
- Контроль напряжения питания
- Световая индикация состояния прибора, каждого выхода, шлейфов, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
| Контролируемые выходы | 6 шт |
| Коммутируемое напряжение (от источника питания блока) | от 10,2 В до 28,4 В постоянного тока |
| Максимальный коммутируемый ток одного канала | 2,5 А |
| Максимальный коммутируемый ток блока | 6 А |
| Максимальный ток контроля исправности цепей | 1,5 мА |
| Количество радиальных неадресных технологических шлейфов сигнализации (ШС) | 2 |
| Сопротивление проводов ШС без учёта выносного элемента, не более | 100 Ом |
| Сопротивление утечки между проводами ШС или каждым проводом и «землёй», не менее | 50 кОм |
| Макс. общее сопротивление ШС | 50 кОм |
| Встроенный звуковой сигнализатор | нет |
| Датчик вскрытия корпуса | микропереключатель |
| Коммуникационный порт (для работы в ИСО "Орион") | RS-485, протокол Орион |
| Питание прибора | от внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) |
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока |
| Ток потребления (без учёта потребления исполнительных устройств), не более | при напряжении питания 12 В | 100 мА |
| при напряжении питания 24 В | 75 мА |
| Ток потребления в дежурном режиме (все выходы выключены), не более | при напряжении питания 12 В | 45 мА |
| при напряжении питания 24 В | 40 мА |
| Готовность к работе после включения питания | не более 3 с |
| Рабочий диапазон температур | от -30 до +55 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР40 |
| Габаритные размеры | 156х107х39 мм |
| Масса прибора | не более 0,3 кг |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип монтажа | настенный навесной или на DIN-рейку |
