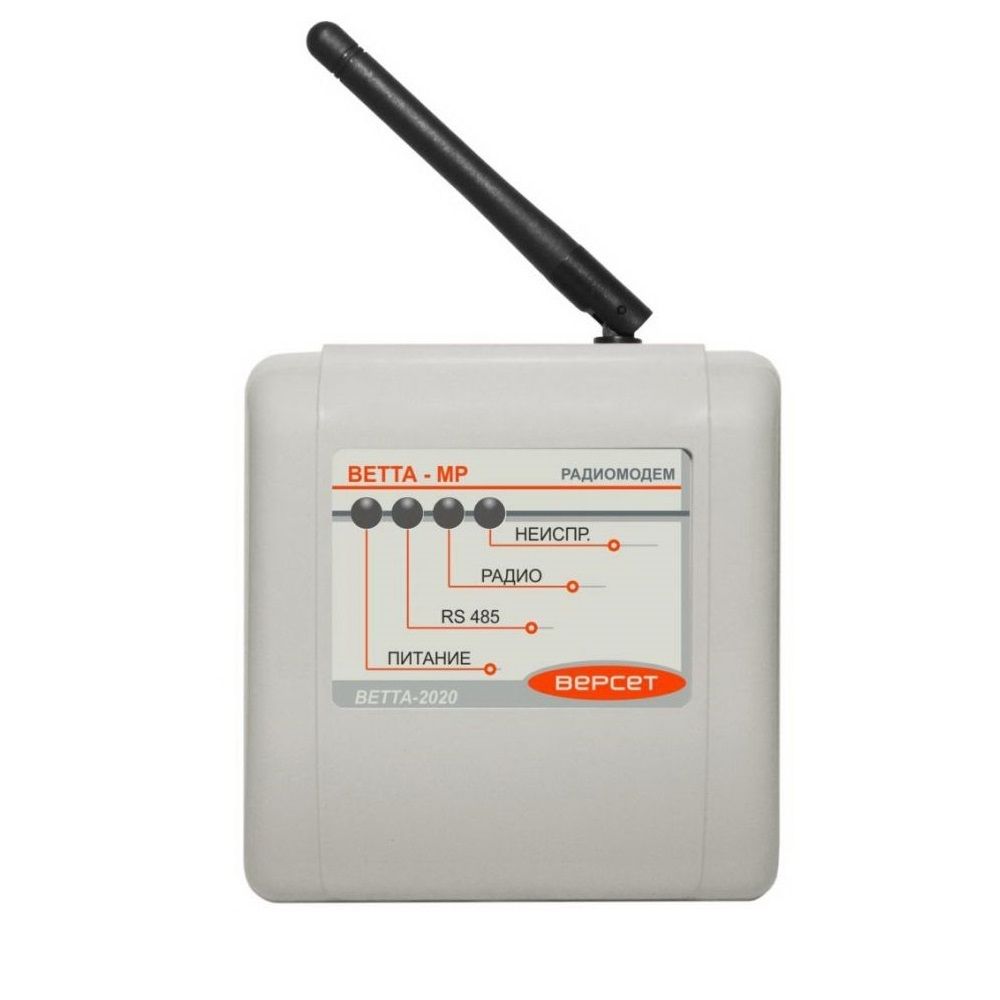

ВЕТТА-МР Универсальное приемопередающее устройство с модемом радиоканала
Назначение
Универсальное приемопередающее устройство с модемом радиоканала УППУ «ВЕТТА-МР» обеспечивает радиоканальную связь между элементами системы передачи извещений (СПИ) «ВЕТТА-2020».
В СПИ ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый функции прибора объектового оконечного (ПОО).
Особенности
- Модем радиоканала УППУ «ВЕТТА-МР» работает в нелицензируемом частотном диапазоне 868 МГц.
- Мощность радиосигнала не превышает 25 мВт, не требуется специального разрешения Государственной комиссии по радиочастотам.
- Дальность уверенной связи со штатными антеннами не менее 1200 м, на открытой местности и при благоприятной помеховой обстановке.
- Радиомодем комплектуется штыревой антенной с поворотным шарниром, что позволяет настроить параметры радиосвязи в месте установки устройства.
- Стандартный антенный разъем SMA-F. Возможность подключить к радиомодему другие антенны, например направленные для увеличения дальности связи.
- Питание радиомодема от внешних резервированных источников питания (РИП) напряжением 12 В по двум входам (клеммы ИП1 и ИП2).
- Радиомодем содержит электронное реле и клеммы вывода сигнала «Авария линии связи». Активация (размыкание контактов) выполняется при нарушении связи устройства с основной контрольной панелью ОКП «ВЕТТА-КП».
- Для организации радиоканала требуется два радиомодема УППУ «ВЕТТА-МР», ведущего и ведомого.
- Поддержка работы нескольких модемов, соединенных в «звезду» (тип связи точкамноготочка), при этом максимальное количество ведомых модемов привязанных к одному ведущему 52. Все модемы используют один частотный радиоканал, временное разделение которого организовано на уровне протокола СПИ «ВЕТТА- 2020».
Технические характеристики
| Центральная частота радиоканала |
868,95 МГц |
| Полоса радиоканала |
0,5 МГц |
| Излучаемая мощность радиосигнала, не более |
25 мВт |
| Дальность уверенной связи на открытой местности с штатными антеннами, не менее |
1200 м |
| Максимальное количество ведомых модемов на один ведущий |
52 |
| Максимальная длина линии связи RS485 при сечении проводов 0,2 мм2 |
1000 м |
| Рабочий диапазон напряжения питания |
1015 В |
| Максимальный ток потребления, не более |
300 мА |
| Максимальное действующее значение тока в цепи реле «Авария линии связи», не более |
60 мА |
| Максимальное пиковое значение напряжения в цепи реле «Авария линии связи», не более |
350 В |
| Импеданс антенного входа |
50 Ом |
| Рабочий температурный диапазон |
30 50 °С |
| Масса со штатной антенной, не более |
0,2 кг |
| Габаритные размеры со штатной антенной в выпрямленном состоянии |
207х105х40 мм |
