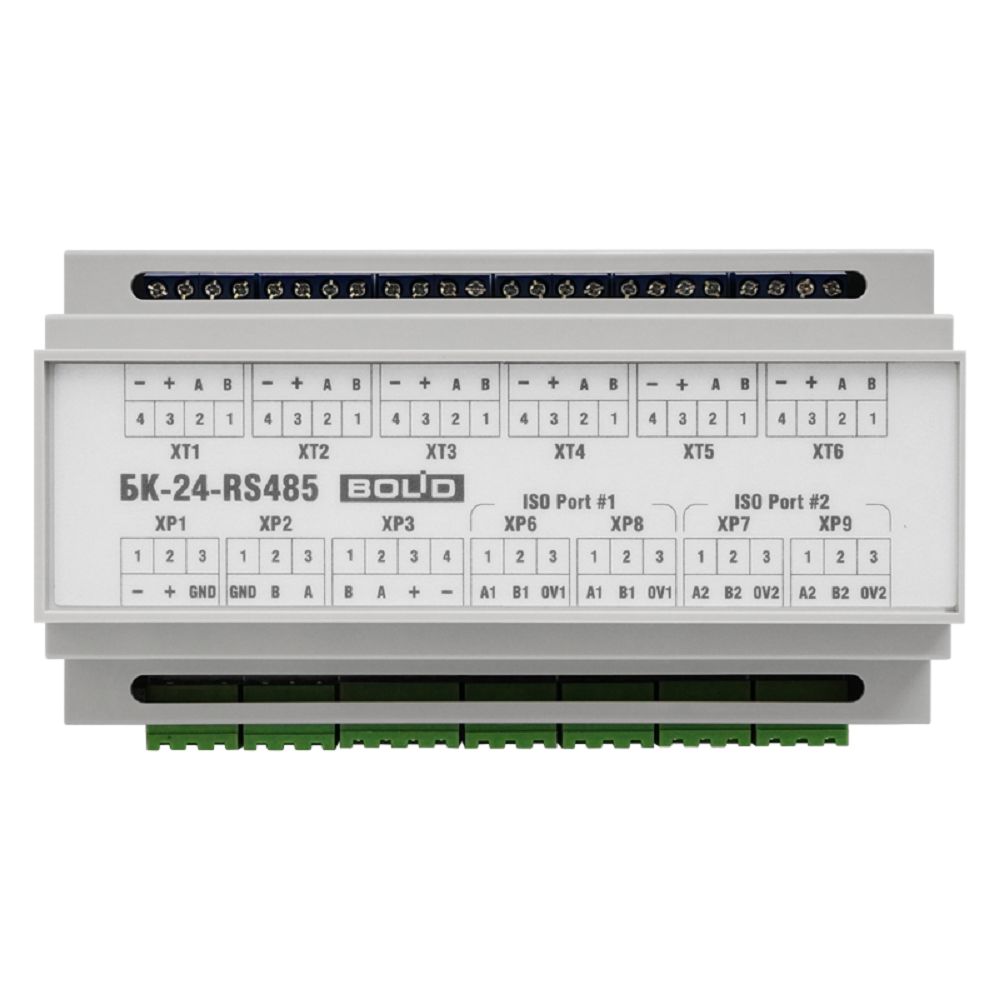

БК-24-RS485-01 Блок коммутации Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.
БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
БК осуществляет распределение питания 12 или 24 В (в зависимости от модели) на установленные в монтажных устройствах приборы.
- Напряжение питания:
- БК-12-RS485-01 - 1014 В
- БК-24-RS485-01 - 2028 В
- 7 выходных каналов с индивидуальной защитой по току
- Максимальный ток одного выходного канала:
- БК-12-RS485-01 - 0,65 А
- БК-24-RS485-01 - 0,4 А
Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| БК-12-RS485-01 |
БК-24-RS485-01 |
| Входное напряжение питания |
1014 В |
2028 В |
| Количество выходов для подключения питания приборов |
7 |
| Максимальный ток по одному выходу |
0,65 А |
0,4 А |
| Собственный ток потребления (без учета подключенных приборов) |
не более 150 мА |
не более 80 мА |
| Количество выходов для подключения внутреннего интерфейса RS-485 для приборов |
7 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства |
не более 10 м |
| Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 |
2 |
Длина линий изолированных интерфейсов RS-485 при скорости работы
9600 Бит/с |
не более 3000 м |
| Степень защиты оболочки по ГОСТ 14254-2015 |
Определяется степенью защиты монтажного устройства |
| Диапазон рабочих температур |
от минус 30 °С до +50 °С |
| Габаритные размеры БК |
156х86х58 мм |
| Масса БК |
0,2 кг |
| Тип монтажа |
на DIN-рейку |
