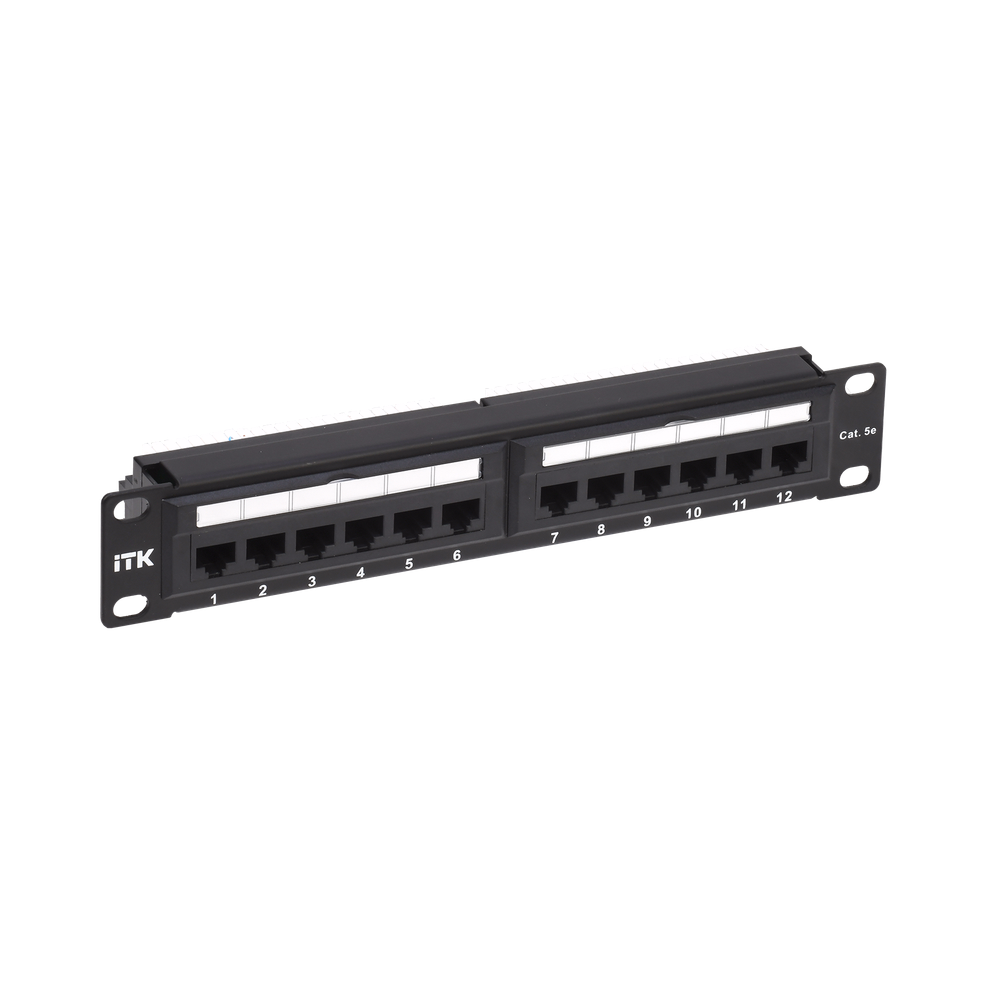

PP12-1UC5EU-D05-10 - Коммутационные панели или патч-панели являются важнейшей частью любой СКС и IT-инфраструктуры здания и сооружения с большим количеством информационных розеток и терминальных портов конечных пользователей, которые необходимо коммутировать на порты активного сетевого оборудования, размещенного в серверных и распределительных узлах.
В зависимости от способа крепления, масштабности кабельной системы, типа сети ITK изготавливает патч-панели для монтажа в 10-дюймовый конструктив, по количеству портов: 8-, 12-, категорий: 5E, 6, 6A, в экранированном исполнении и без защитного экрана.
Патч-панели для монтажа в шкаф 10" (254мм) имеют отверстия с левой и правой стороны для крепления на профиль, производятся высотой 0,5 или 1 юнит. На передней стороне все патч-панели ITK имеют специальную площадку для дополнительной маркировки и цифровую нумерацию портов. На обратной стороне модули IDC имеют цветовую и цифровую нумерацию. Также для облегчения монтажа и укладки кабелей выпускаются модификации с кабельным органайзером.
Патч-панели соответствуют международным стандартам UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B, кодировка проводников в соответствии с T568B и A. Поставляются в картонной коробке с крепежом.
- Двойная понятная маркировка IDC-модулей и портов.
- Расширенный частотный диапазон работы.
- Увеличенное количество циклов включения-отключения.
- Совместимы со всеми 10" шкафами и стойками ITK.
- Соответствие международным стандартам и ГОСТ Р.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Категория |
5E |
| Тип патч-панели |
UTP |
| Количество портов |
12 |
| Тип соединителя или разъема |
RJ45 8(8) |
| Тип заделки контактов модулей IDC |
Dual |
| Размер AWG |
22...24 |
| Кабельный органайзер |
Нет |
| Номер цвета RAL |
9005 |
| Тип монтажа |
10-дюймовое крепление |
| Макс сила тока, А |
1.5 |
| Напряжение, В |
48 |
| Контактное сопротивление, мОм |
20 |
| Сопротивление изоляции, МОм |
500 |
| Температура эксплуатации, °C |
0...60 |
| Количество шин или муфт |
0 |
| Подходит для количества коннекторов |
12 |
| Экранированный |
Нет |
| Цвет |
Черный |
| Высота, мм |
44.5 |
| Ширина, мм |
254.0 |
| Глубина, мм |
100.0 |
| Маркировка |
Цифровая и цветовая |
| Толщина металла, мм |
1.6 |
| Материал контактов |
Бронза с позолотой |
| Материал корпуса |
Металл и АБС-пластик |
| Полоса пропускания, МГц |
100 |
| Диаметр проводника, мм |
0,51...0,64 |
| Усилие удержания разъема, Н |
50 |
