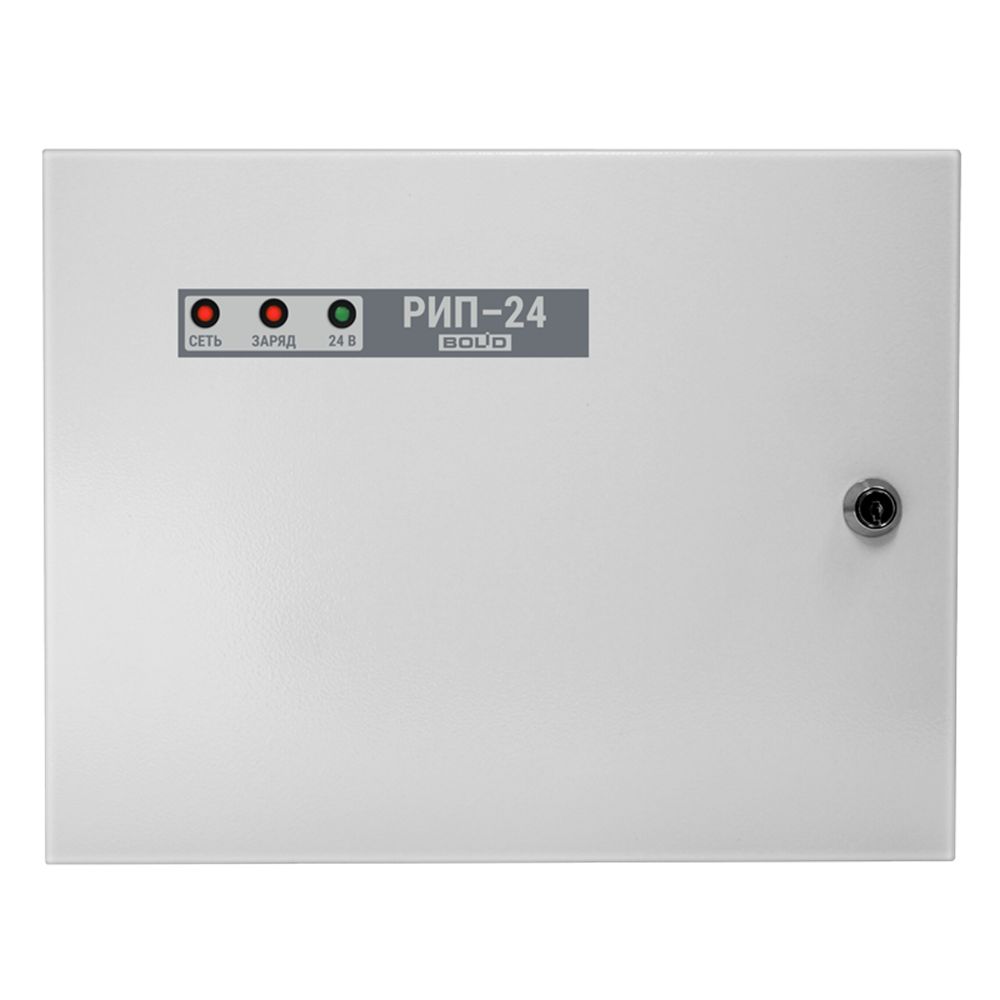

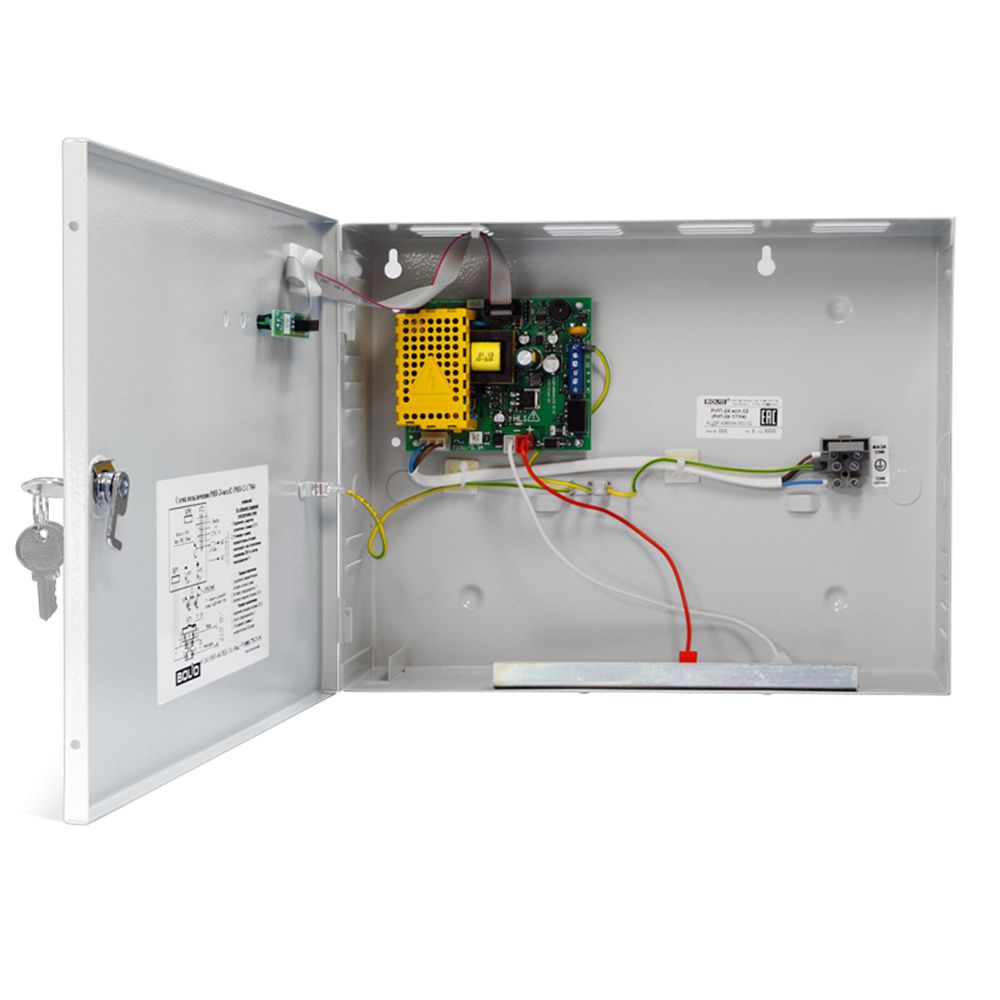

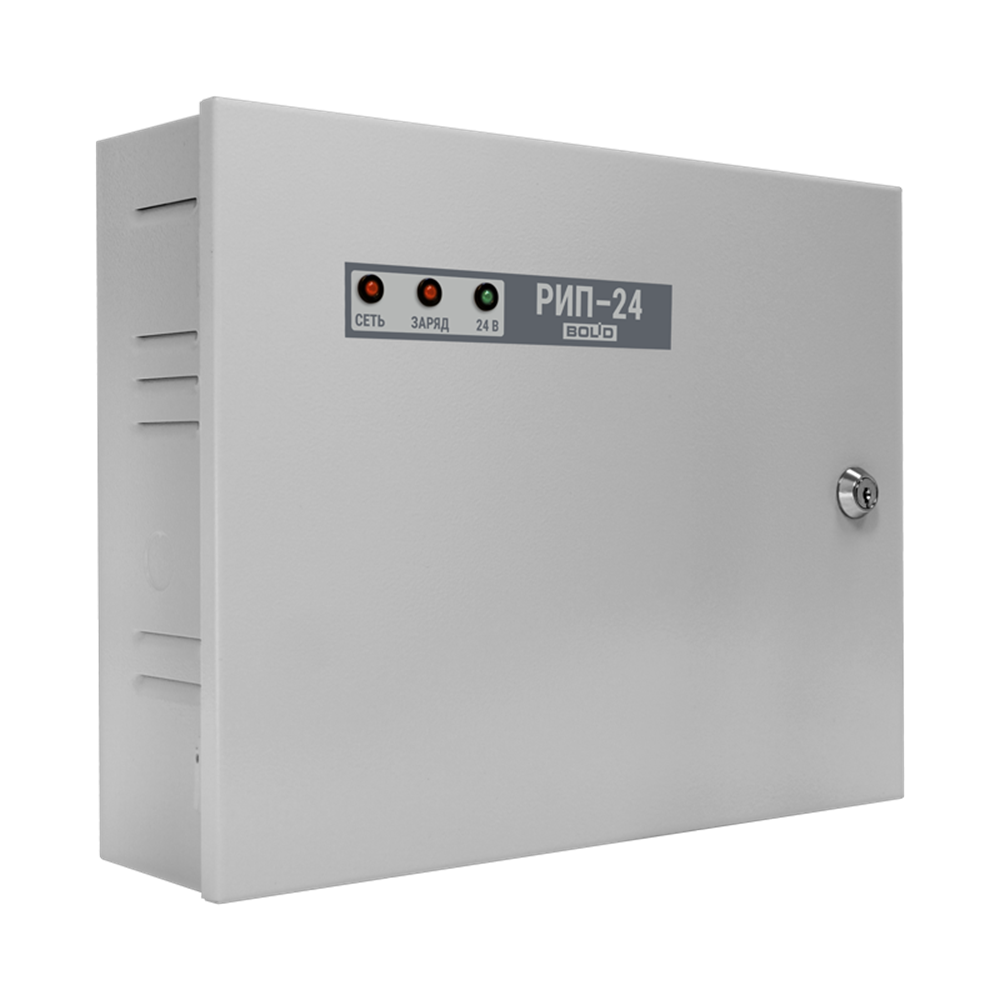

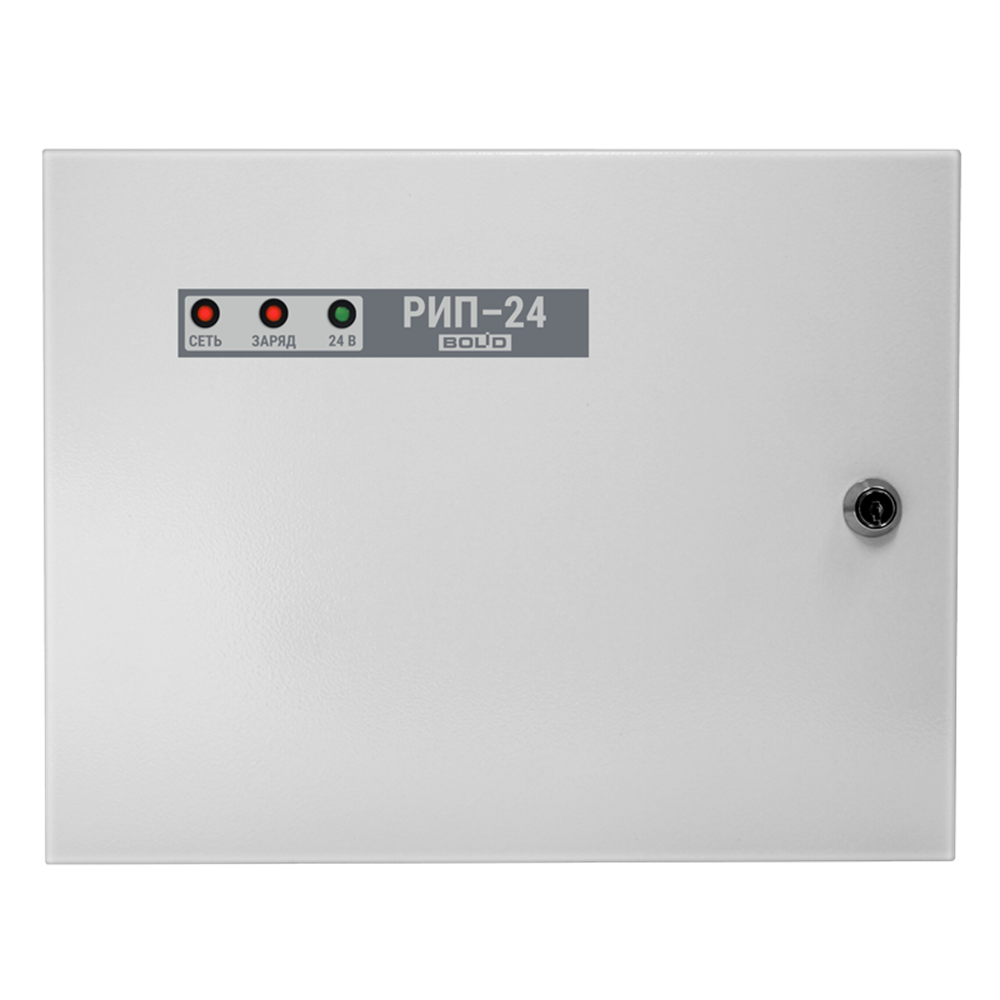

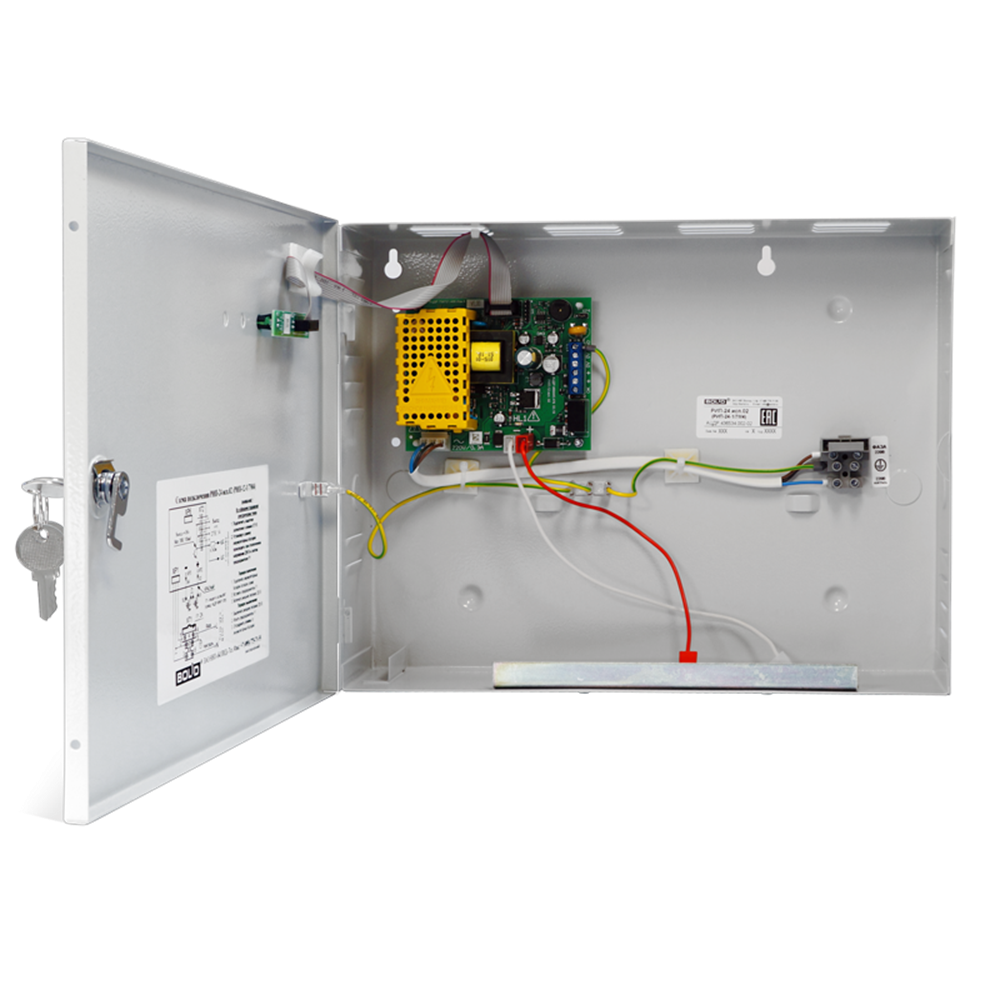

РИП-24 исп.02 (РИП-24-1/7М4) Резервированный источник питания
- Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- Контроль напряжения АБ и исправности цепей ее подключения
- Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- Защита от превышения допустимого напряжения на АБ
- Световая индикация и звуковая сигнализация аварийных состояний
- Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- Выход «Авария сети» для дистанционной сигнализации

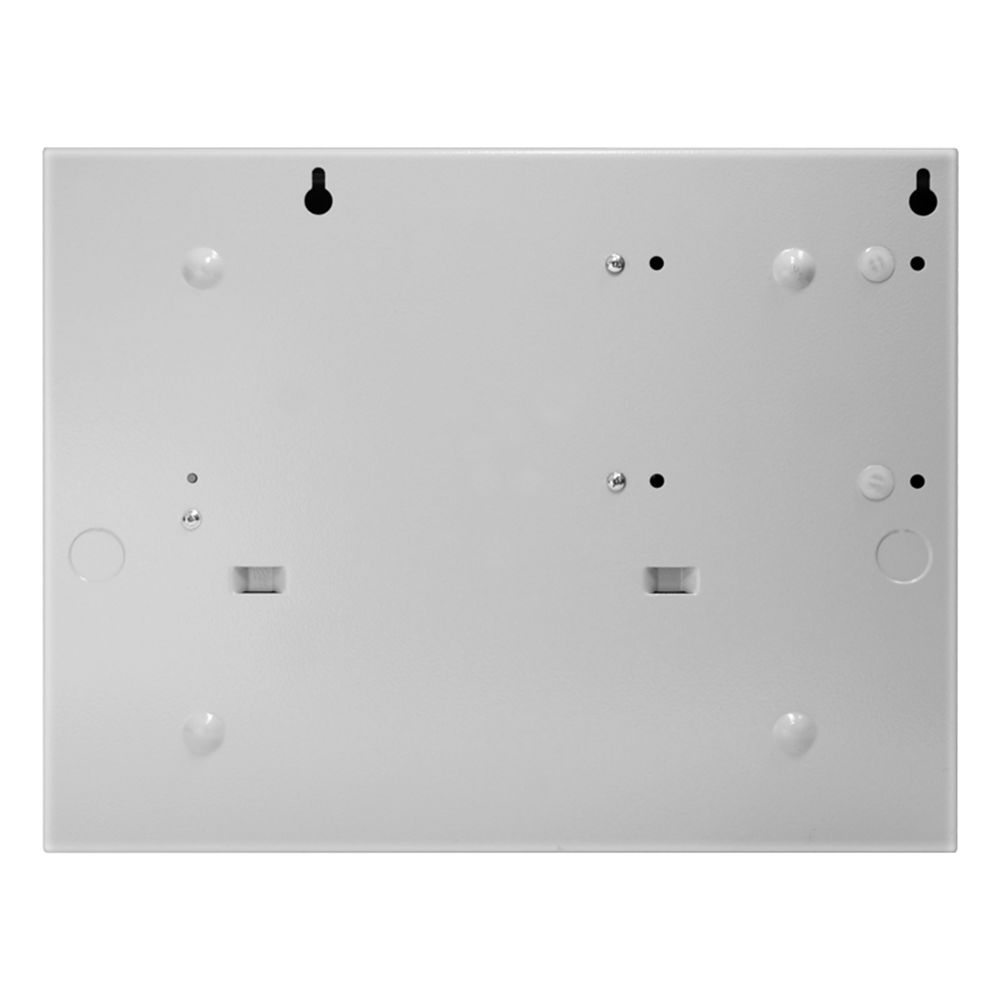

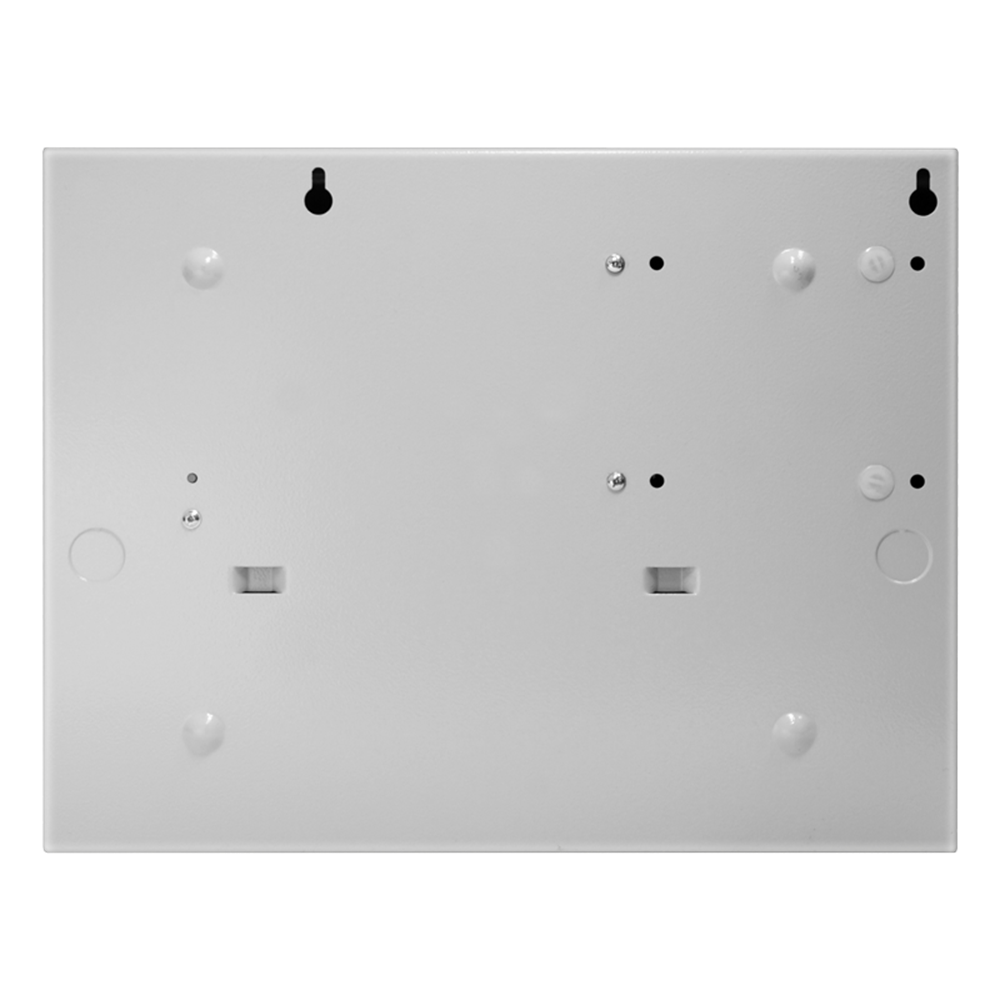

- Тип монтажа настенный, навесной
Руководство по эксплуатации
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Выходное напряжение, В |
27±1,2 |
| 2027 |
| Номинальный выходной ток, А |
1 |
| Максимальный выходной ток, А (2 мин) |
1,5 |
| Максимальная мощность, потребляемая от сети, ВА |
80 |
| Двойная амплитуда пульсаций выходного напряжения, мВ, не более |
30 |
| Резервный источник питания аккумуляторная батарея 12 В (свинцово-кислотная) |
7 А*ч (2 шт.) |
| Наличие звукового сигнализатора |
+ |
| Количество индикаторов |
3 |
| Наличие выхода «Авария сети» (открытый коллектор) |
+ |
| Контроль напряжения АБ, индикация заряда |
+ |
| Защита от превышения выходного напряжения |
есть |
| Подключение РИП (сечение провода мм2): |
|
| К сети |
0,752,5 |
| К нагрузке |
0,52,5 |
| Диапазон рабочих температур |
от минус 10 до + 40 °C |
| Относительная влажность |
до 90% при +25 °C |
| Корпус |
Металл
IP30 |
| Габариты, мм |
340х270х100 |
| Масса без АБ, кг, не более |
6 |
| Тип монтажа |
Настенный, навесной |
