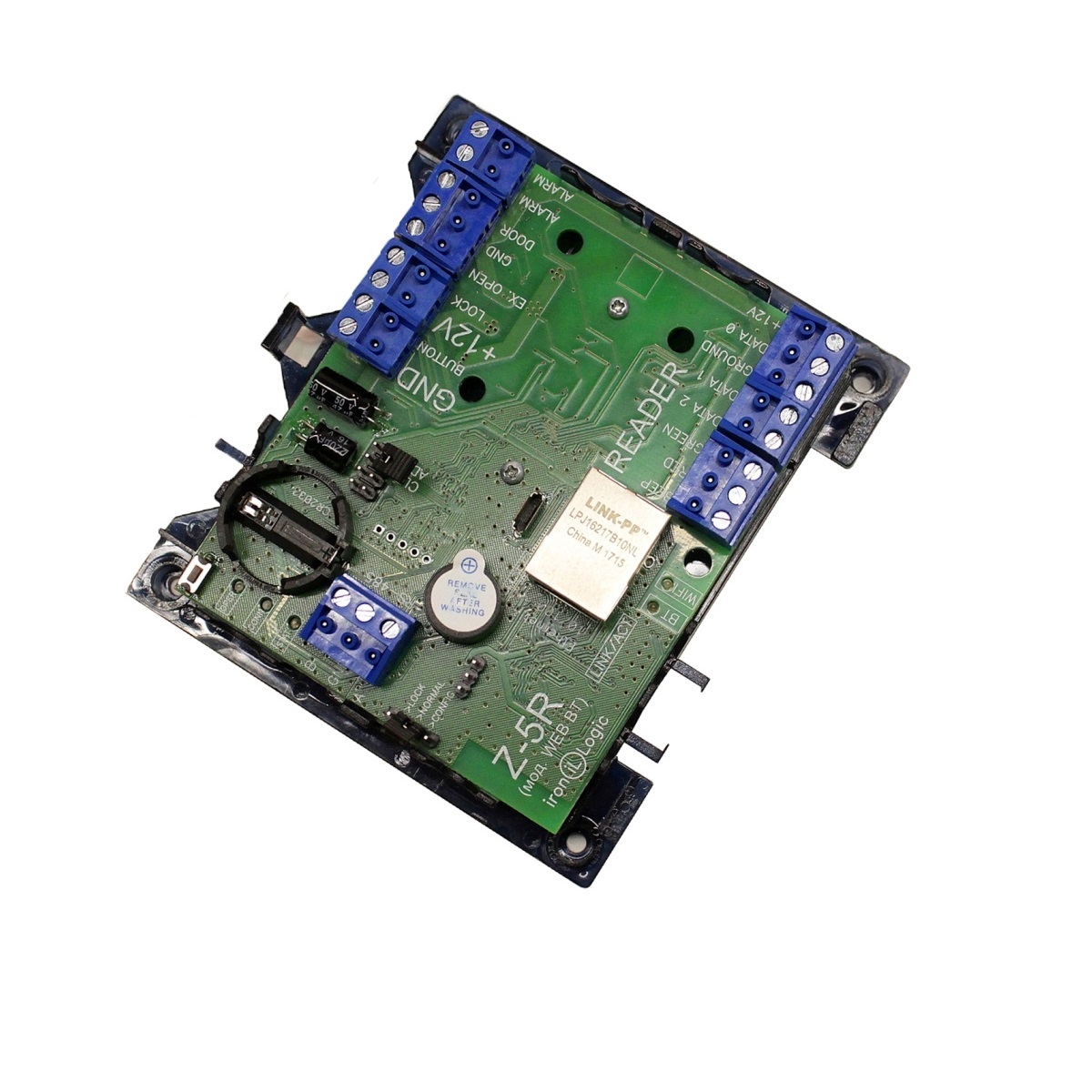

Z-5R (мод. Web BT) Сетевой контроллер на 1 точку прохода 2 входа считывателей с интерфейсом Dallas TM (IButton) или Wiegand 26/34/42/50
Инструкция
Основные характеристики:
- Быстрый монтаж и подключение
- Автономный и сетевой режим работы
- Конвертер не нужен
- Подключение через сети: Ethernet, Wi-Fi
- Web-интерфейс для конфигурирования модуля связи и начальных установок модуля контроллера
- Режим Обычный / TRIGGER / Блокировка / Свободный проход
- Режим Web-JSON
- Выбор ПО
- Внимание! Программное конфигурирование контроллера осуществляется через ПО Guard Light (турникет, шлюз, охрана и другие режимы). Схема подключения находится в программной конфигурации контроллера в ПО Guard Light.
Технические характеристики:
- Количество ключей: два банка по 8168 шт.
- Количество запоминаемых событий: 8192 шт.
- Типы записываемых ключей: простой, мастер, блокирующий
- Интерфейс связи со считывателем: Dallas TM (iButton), Wiegand 26/34/42/50
- Максимальная длина линии от считывателя до контроллера:
- - Dallas Touch Memory: не более 15 м
- - Wiegand: не более 100 м
- Тип исполнительного устройства: электромеханический/электромагнитный замок, турникет
- Световая и звуковая индикация режимов работы: есть
- Количество выходов для управления индикацией считывателей: 3 (red, green, sound)
- Установка длительности открывания замка: от 0 до 25,5 c
- Выход: МДП-транзисторы
- количество: 2 шт.
- нагрузочная способность: Lock - до 5 А, Button - до 3 А
- Интерфейс связи: Ethernet, Wi-Fi
- Количество расписаний: 8
- Количество доп. входов: 2
- Количество сигнальных выходов: 1 (оптоизолированный)
- Вход пожарной сигнализации: да
- Количество выходов для управления индикацией считывателей: 3 (red, green, sound)
- Дополнительный выход питания считывателей: да (защищен от КЗ)
- Напряжение питания: 8-28B
- Ток потребления: 200мA
- Ток коммутации: 5А
- Защита от неправильного включения: есть
- Рабочая температура: +5°С +50°С
- Габаритные размеры (мм): 116x104x37
Режимы работы:
Обычный режим - обеспечивает проход по простым и блокирующим ключам.
Режим ACCEPT - позволяет восстановить базу данных ключей. В режиме ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
Режим Блокировка - открыт проход по блокирующим ключам, простым ключам проход закрыт.
Режим Свободный проход - замок всегда обесточен.
Режим Ожидания - после предъявления действительного ключа контроллер переходит в режим Свободный проход.
Специальные режимы:
Режим Экстренной эвакуации
Режим Блокировки замка по сигналу охранной сигнализации
Режим Охраны
Дополнительные функции:
Двойные временные зоны
Проход по карте и пин-коду
Проход по двум картам
Типы точек прохода:
Одна дверь
Шлюз (на каждую дверь по контроллеру)
Турникет
Активаторный замок (ворота)
Электроконтроль
