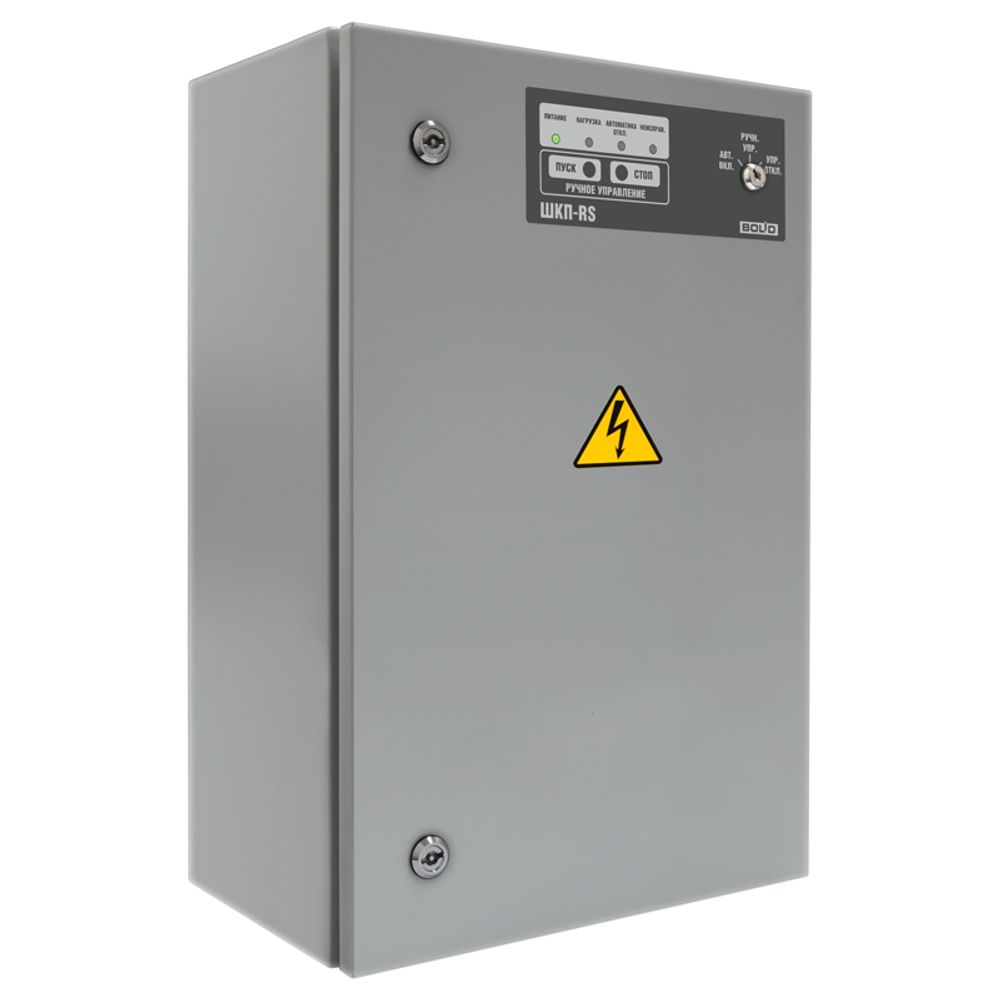

ШКП-10RS (М), шкаф контрольно-пусковой для управления исполнительными устройствами напряжением до 380В, мощностью до 10 кВт, автоматический выключатель без теплозащиты, возможность контроля до 7 технологических шлейфов, два интерфейса RS485, защита оболочки - IP54
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
- Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
- 2 контролируемых выхода 24VDC
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
Руководство по эксплуатации
| Наименования параметра |
Значение параметра |
| Количество управляемых двигателей |
1, шт. |
| Тип двигателя |
Асинхронный с короткозамкнутым ротором |
| Номинальный коммутируемый ток |
25, А |
| Автоматическое управление |
Да |
| Ручное управление |
Да |
| Напряжение питания |
380, В |
| Потребляемая мощность |
30, Вт |
| Рабочая температура |
-30...+50, °С |
| Степень защиты оболочкой |
IP54 |
| Мощность управляемого двигателя |
10 |
| Устройство плавного запуска |
Нет |
