ПК-02 Прибор контроля ИПДЛ ПК-02 предназначен для настройки и оперативного контроля состояния ИПДЛ при пуско-наладочных работах и техническом обслуживании, а также для настройки ИКС-1, ИКС-3 и других активных ИК извещателей производства НПФ Полисервис.

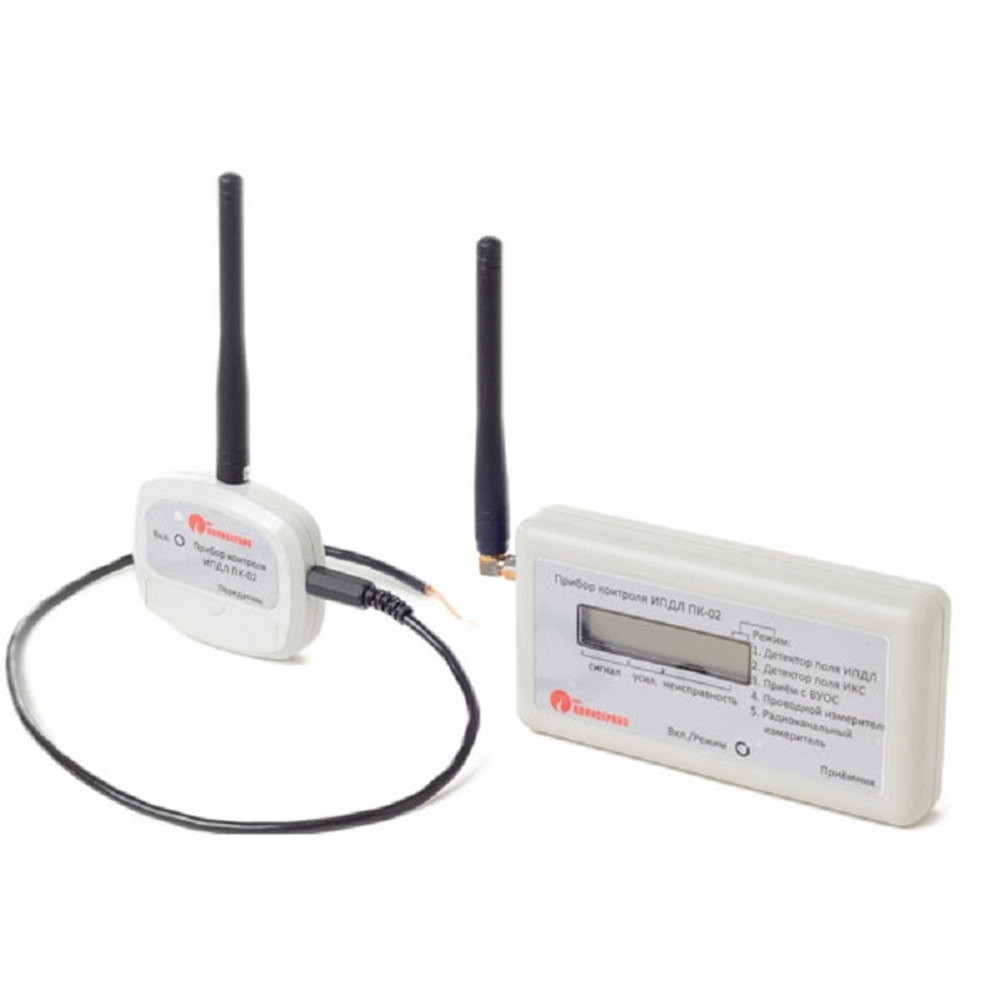

Прибор состоит из блока приемника, предназначенного для обработки и отображения информации и блока передатчика, используемого в режиме Радиоканальный измеритель.
Режимы работы прибора:
Детектор поля предназначен для определения направления оптической оси излучателя при настройке ИПДЛ-Д-II/4р, ИКС и других активных ИК извещателей. Перемещая ПК-02 в плоскости перед излучателем по максимальному уровняю сигнала найти положение оптической оси.
Проводной измеритель предназначен для измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Юстируя блоки извещателя добиться максимального уровня сигнала.
Радиоканальный измеритель предназначен для дистанционного измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. Передатчик ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Уровень принимаемого сигнала будет передаваться по радиоканалу и отображаться на дисплее ПК-02. Таким образом ПК-02 позволяет юстируя излучатель тут же видеть изменение уровня сигнала на приемнике.
Прием с ВУОС предназначен для считывания рабочих параметров ИПДЛ через ВУОС. Связь прибора с ВУОС осуществляется посредством оптического канала: светодиодный излучатель ВУОС фотоприемник прибора. ИПДЛ генерирует контрольный сигнал о своем состоянии в канал связи с ВУОС. Прибор позволяет пользоваться функцией Память последнего срабатывания. Параметры состояния ИПДЛ, содержащиеся в контрольном сигнале, принимаются прибором, обрабатываются и отображаются на дисплее:
- загрязнение оптики 50%
- загрязнение оптики 90%
- нет сигнала на приемнике
- тревога
Дальность действия радиоканала 150 м
Питание от 2 х батареек АА
