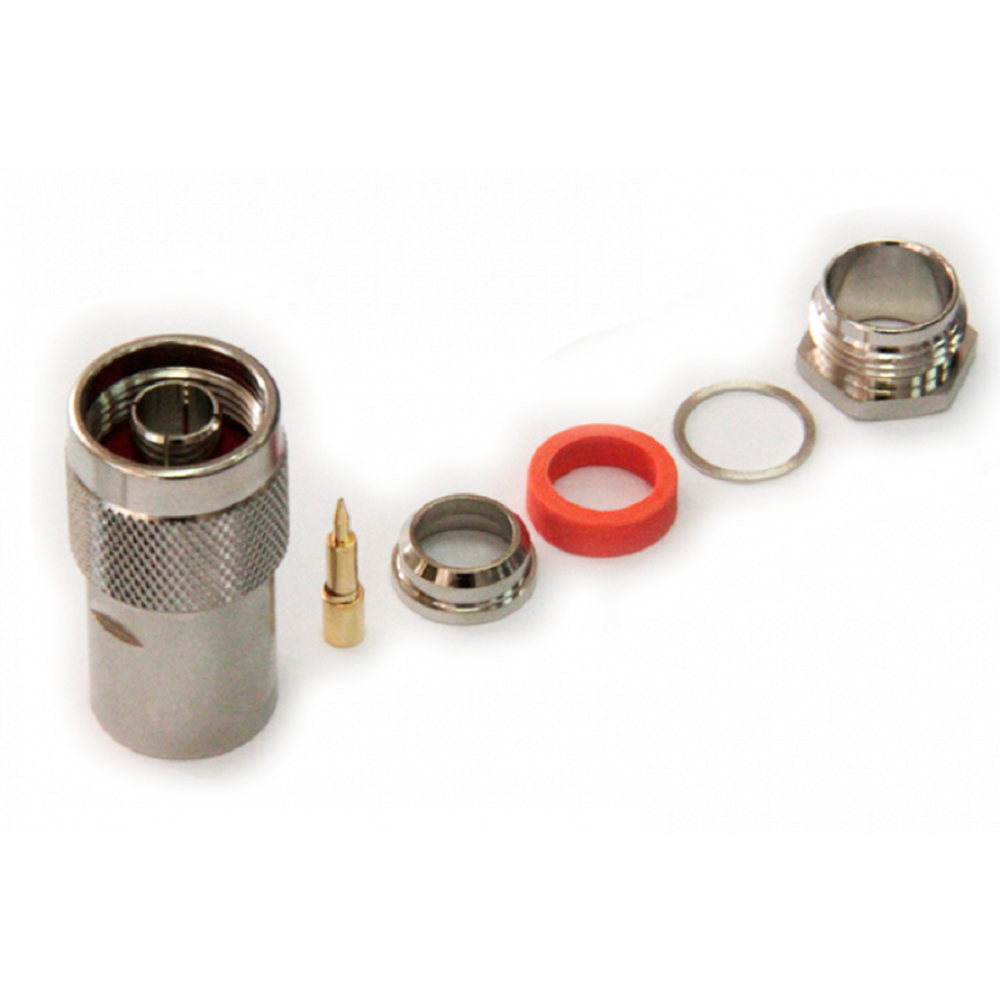

ВЧ разъем N серии, вилка (папа) N-112 /10D для радиочастотного коаксиального кабеля 10D, прижимной. Центральный цанговый контакт пайки не требует.
Прижимной разъем - очень простой в установке тип соединения. Дополнительные инструменты не требуются.
Разъем N-типа - за счет своих технических характеристик, которые наиболее точно соответствуют требованиям передачи СВЧ-сигнала этот вид разъема является одним из самых популярных
Технические характеристики:
Стандартное волновое сопротивление 50 Ом
Применяется для кабеля 10D-FB
Прижимной тип монтажа оплетки и крепления корпуса
| Категория оборудования |
Разъемы и аттенюаторы |
| Серия разъема |
N |
| Тип центрального контакта |
вилка |
| Марка кабеля |
10D-FB |
| Волновое сопротивление, Ом |
50 |
| Рабочие частоты |
DC ~ 6 ГГц |
| Монтаж оплетки |
прижимной |
| Монтаж центр. контакта |
цанговый |
| Покрытие корпуса |
никель |
| Покрытие центр. контакта |
золото |
| Диапазон рабочих температур ( °С) |
-55...+155 |
| Материал корпуса |
латунь |
| Материал центр. контакта |
латунь |
| Диэлектрик |
тефлон |
| Конструктив |
прямой |
| Вес, нетто (г) |
75 |
| Количество в упаковке, шт |
25 |
| Вес, брутто (г) |
80 |
