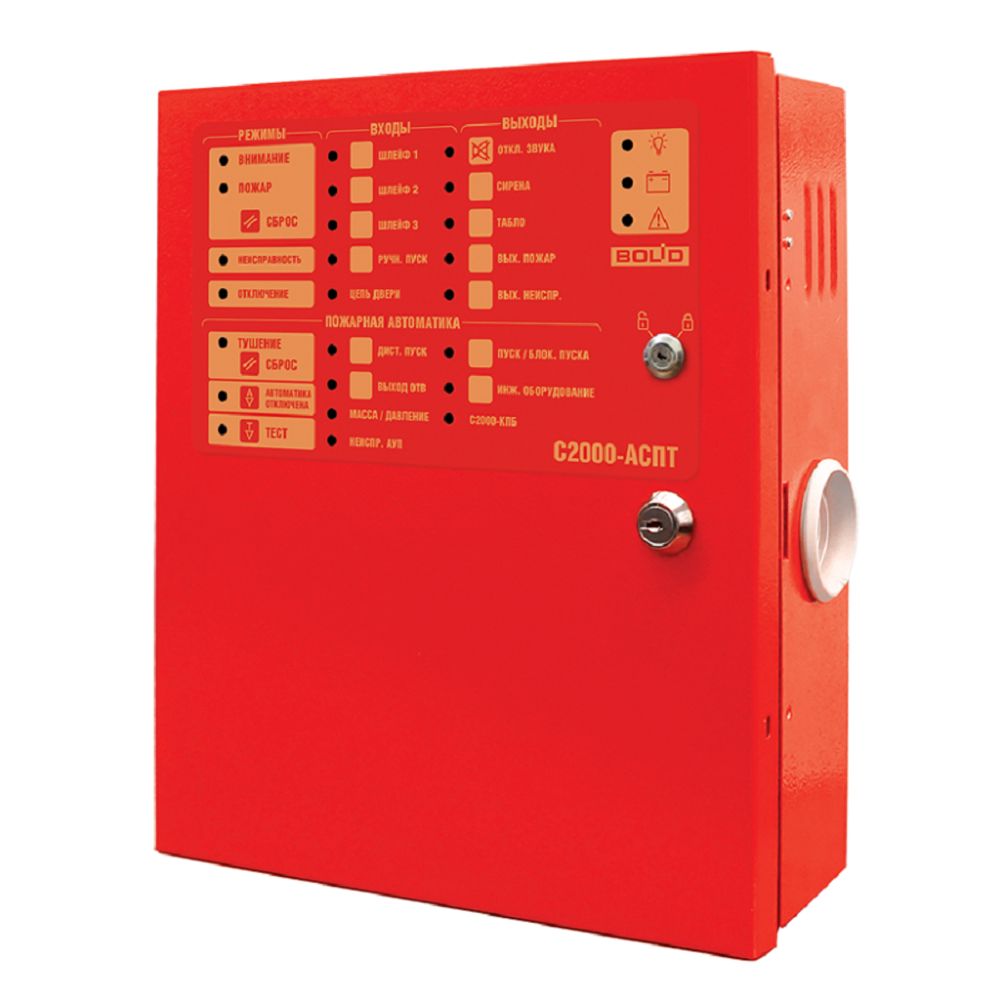

| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество радиальных неадресных пожарных шлейфов сигнализации (ШС) |
3 |
| Количество радиальных неадресных контролируемых цепей |
4 |
| Макс. сопротивление проводов ШС без учёта оконечного сопротивления |
100 Ом |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
50 кОм |
| Подключаемые к ШС устройства |
Неадресные пожарные и технологические извещатели с релейным выходом |
без ограничений |
| Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА;
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА |
| Напряжение на каждом входе ШС |
19 В x 24 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0 x 3 мА,
27 ± 0,5 В при обрыве ШС |
| Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
| Световая индикация на лицевой панели |
27 светодиодных индикаторов |
| Встроенный звуковой сигнализатор |
не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса |
микропереключатель |
| Коммуникационный порт (для работы в ИСО «Орион») |
RS-485, протокол Орион |
| Питание прибора, основное |
Сетевое напряжение от 187 до 242 В (50 Гц ± 5%) |
| Питание прибора, резервное |
2 аккумуляторных батареи, 12 В, 4,5 А·ч |
| Выход для питания внешних устройств стабилизированным напряжением |
(24 ± 2) В/200 мА |
| Контролируемые выходы |
5 шт. |
| Цепи запуска и управления оповещателями |
(24 ± 2) В/1 А (до 2 А в течение 2 с), ток контроля 1,5 мА |
| Неконтролируемые выходы |
3 шт. |
| Реле «Пожар», «Неисправность» |
0,1 А/100 В |
| Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д) |
2 А/28V DC |
| Внешний считыватель электронных идентификаторов (ЭИ) |
1 вход |
| Рабочий диапазон температур |
от 0 до +50 °C |
| Относительная влажность |
до 98% при +25 °C |
| Степень защиты корпуса |
IР30 |
| Габаритные размеры |
305Ч255Ч95 мм |
| Масса прибора |
не более 6 кг (без аккумуляторной батареи) |
| Средний срок службы |
10 лет |
| Программирование прибора |
программа UProg.exe |
