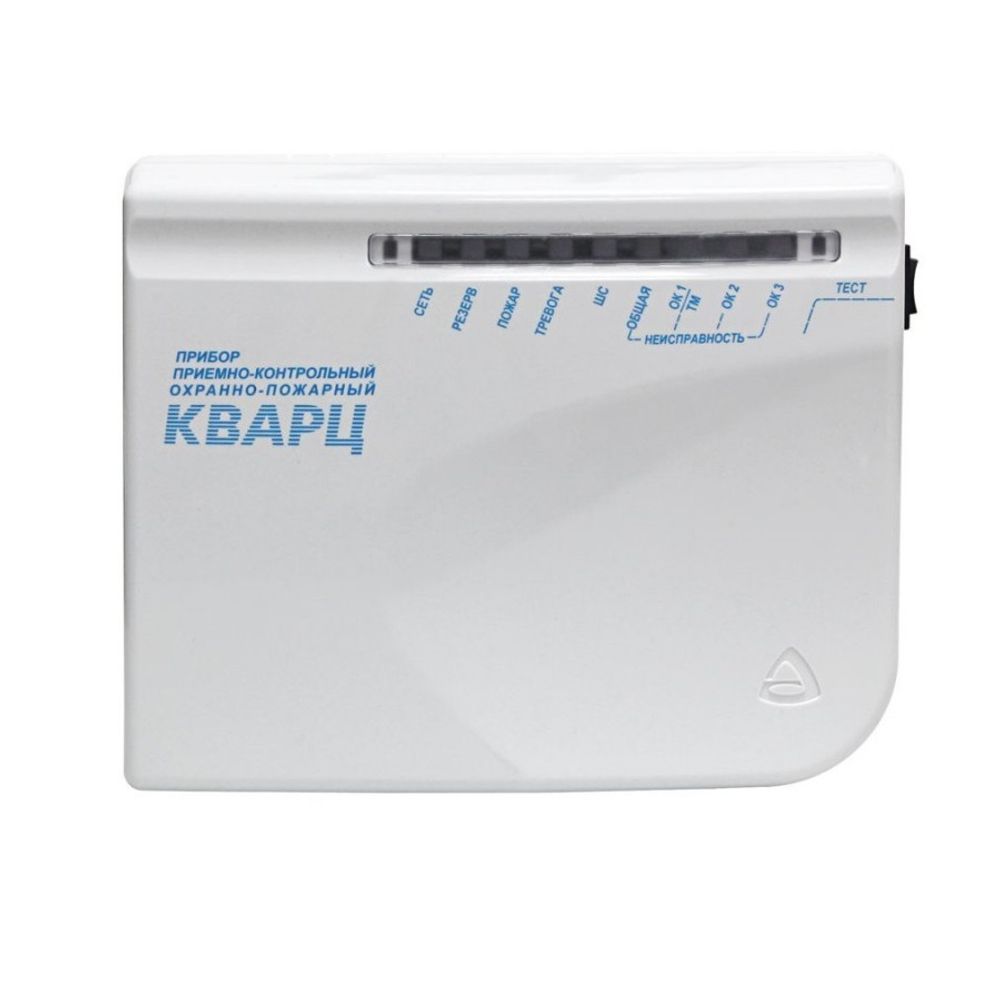

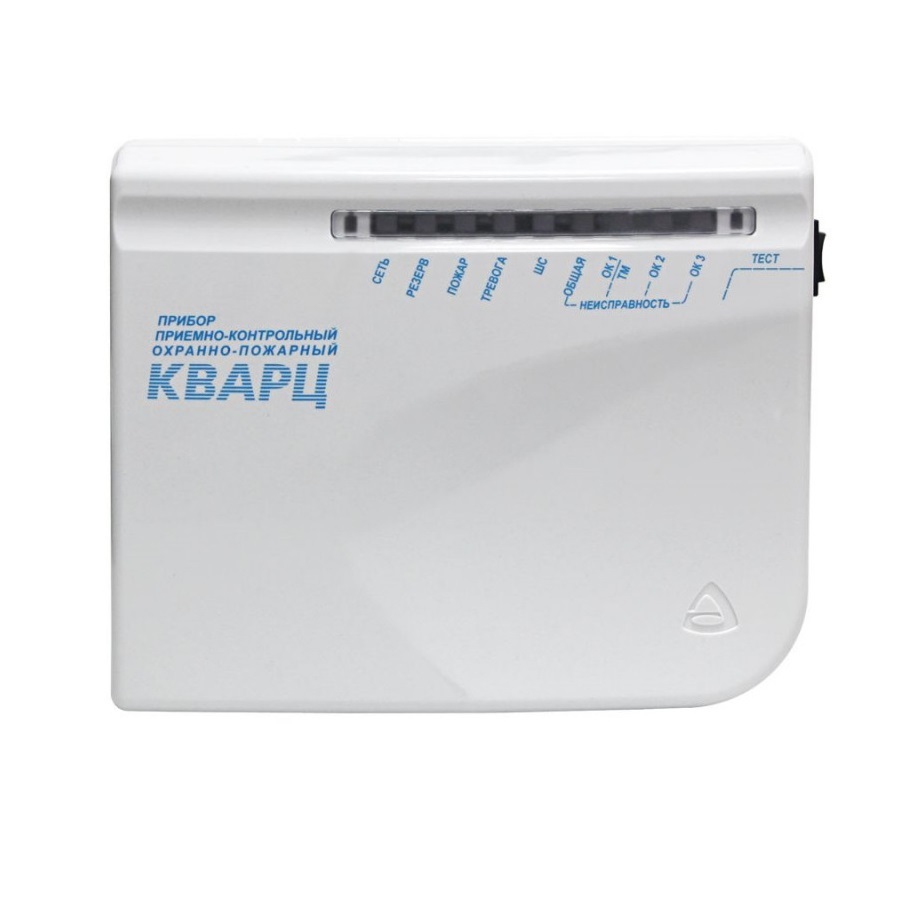

Прибор приёмно-контрольный охранно-пожарный «КВАРЦ» предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате контроллера. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
Руководство по эксплуатации
ОСОБЕННОСТИ
Прибор приёмно-контрольный охранно-пожарный «КВАРЦ» предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.
Прибор может выдать тревожный сигнал при нарушении или пожаре на объекте на пульт централизованного наблюдения независимо от вида питания разрывом линий реле ПЦН1, ПЦН2.
Прибор обладает возможностью автономной охраны при питании от сети переменного тока или аккумулятора с выдачей тревожных сигналов на внешние звуковой, световой, а также речевой оповещатели с возможностью контроля соединительных линий на обрыв и короткое замыкание.
Прибор имеет шесть стандартных тактик применения две пожарные тактики и четыре охранные.
Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Количество ШС |
1 |
| Количество основных видов извещений |
12 |
| Количество электронных ключей (ТМ - DS1990А) |
7 шт. |
| Напряжение на входе ШС при номинальном сопротивлении (7,5 кОм ) |
18 ± 3 В |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более |
1,5 мА |
| Напряжение / ток выходов реле ПЦН1 и ПЦН2 («сухой» контакт оптореле), до |
72 В / 50 мА |
Параметры выхода реле ПЦН3 («сухой» контакт):
постоянное напряжение / ток, до
переменное напряжение / ток, до |
= 30 В / 3 А
~ 250 В / 3 А |
| Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более |
100 мА |
| Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и внешних оповещателей, не более |
600 мА |
| Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3», не более |
500 мА * |
| Регистрируются нарушения ШС длительностью, более |
350 мс |
| Не регистрируются нарушения ШС длительностью, менее |
250 мс |
| Напряжение питания от сети (переменный ток 50 Гц) |
от 187 до 242 В |
| Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более |
8 ВА |
| Напряжение питания от аккумулятора |
от 11,8 до 14,0 В |
| Номинальная ёмкость встроенного аккумулятора |
1,2 Ач |
| Ток потребления от аккумулятора в дежурном режиме / режиме тревоги (при отсутствии внешних потребителей), не более |
40 / 65 мА |
| Масса без аккумулятора, не более |
0,5 кг |
| Габаритные размеры, не более |
192х151х60 мм |
| Степень защиты оболочкой |
IP20 |
| Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности |
IP40 |
| Средняя наработка на отказ, не менее |
40 000 часов |
| Срок службы |
10 лет |
| Условия эксплуатации |
|
| Диапазон рабочих температур |
от -30 до +55 °С |
| Относительная влажность воздуха при +40 °С, не более |
93 % |
| * - ВНИМАНИЕ! Суммарный ток коммутации выходов ОК при питании внешних оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА. |
