Promix-AD.ET.01 Устройство беспроводной передачи энергии (передатчик AD.ET.01.01 + приемник AD.ET.01.02)
Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на дверном полотне, посредством беспроводной передачи энергии
Устройство передачи энергии Promix-AD.ET.01 состоит из двух частей: передатчика AD.ET.01.01 и приемника AD.ET.01.02. Передатчик устанавливается в дверную коробку, а приемник в торец двери.
Устройство и принцип действия:

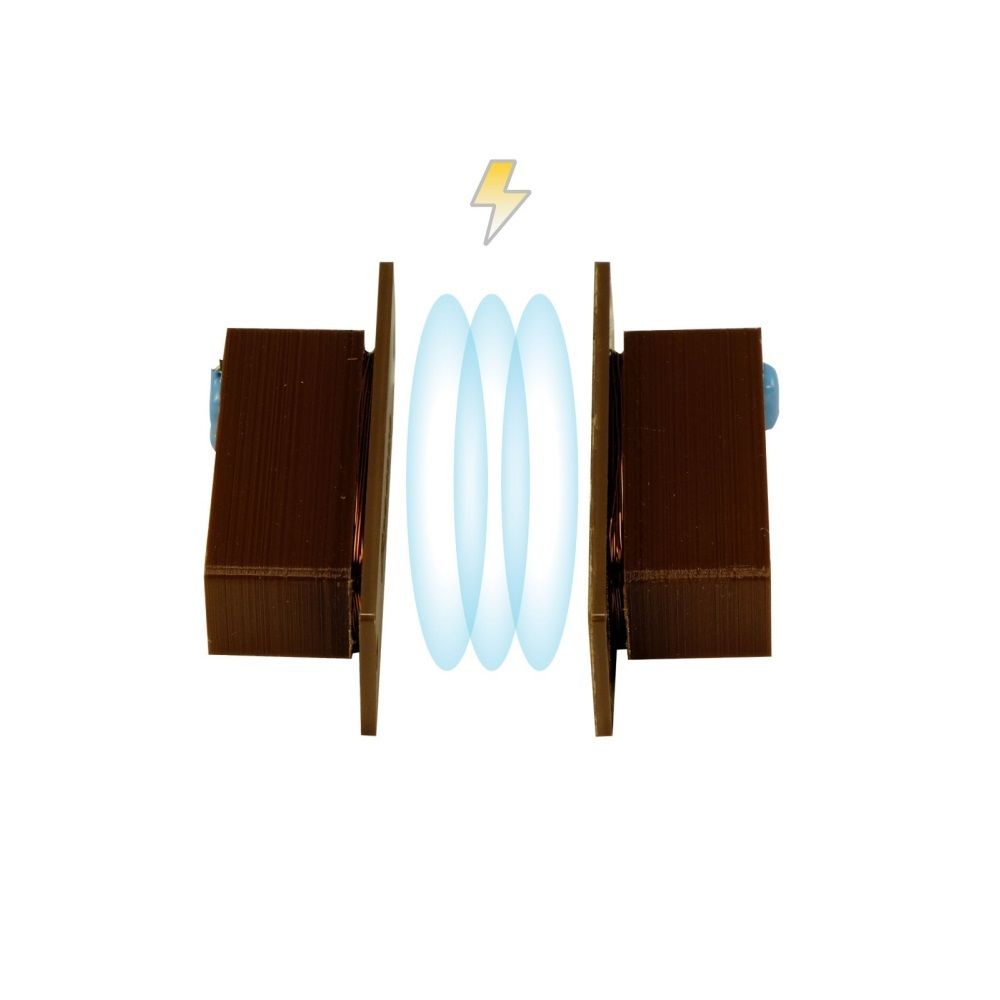

Принцип действия Promix- AD.ET.01 аналогичен работе беспроводного зарядного устройства.

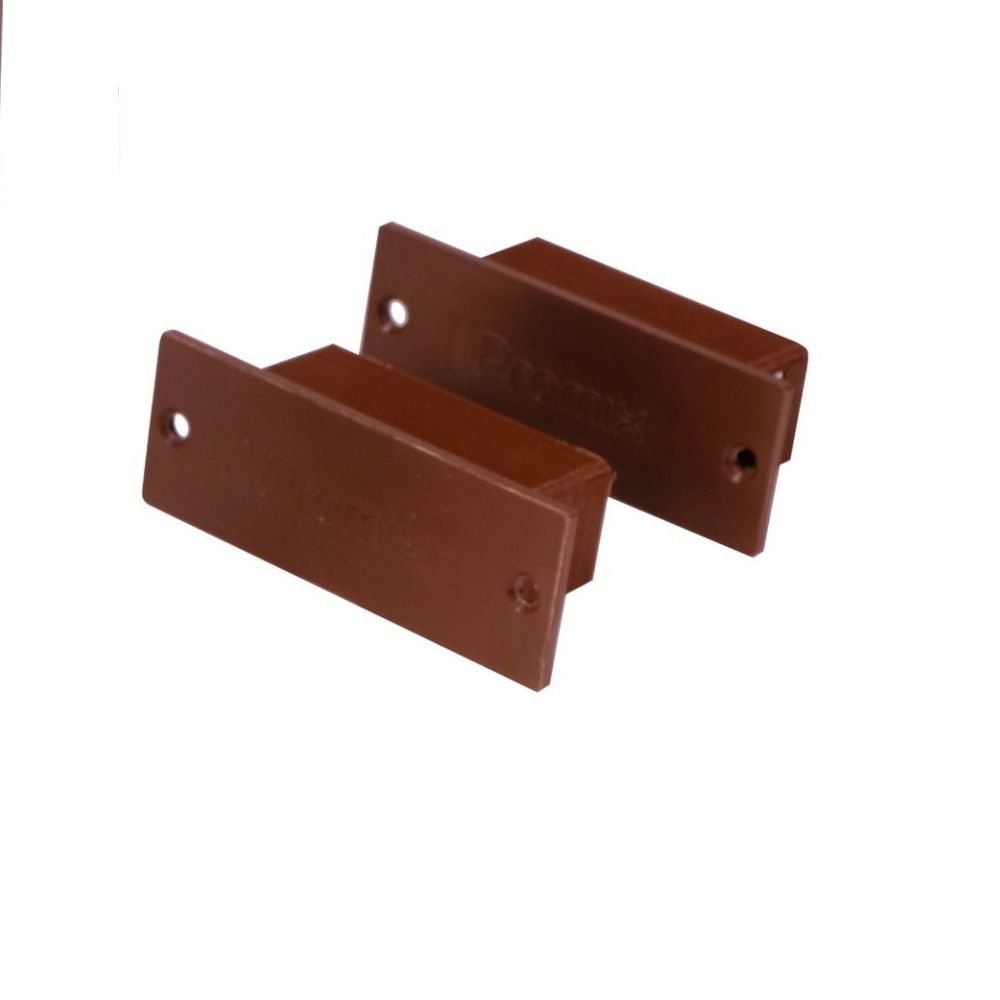

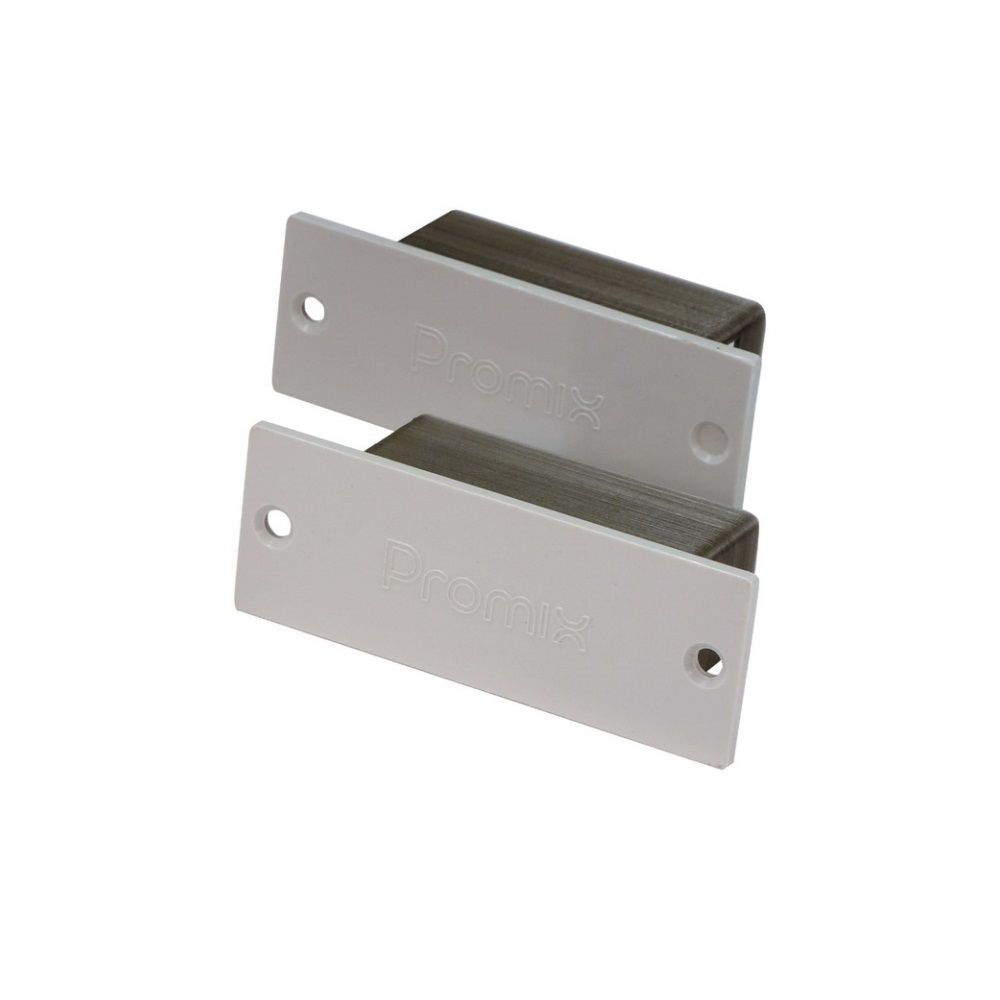

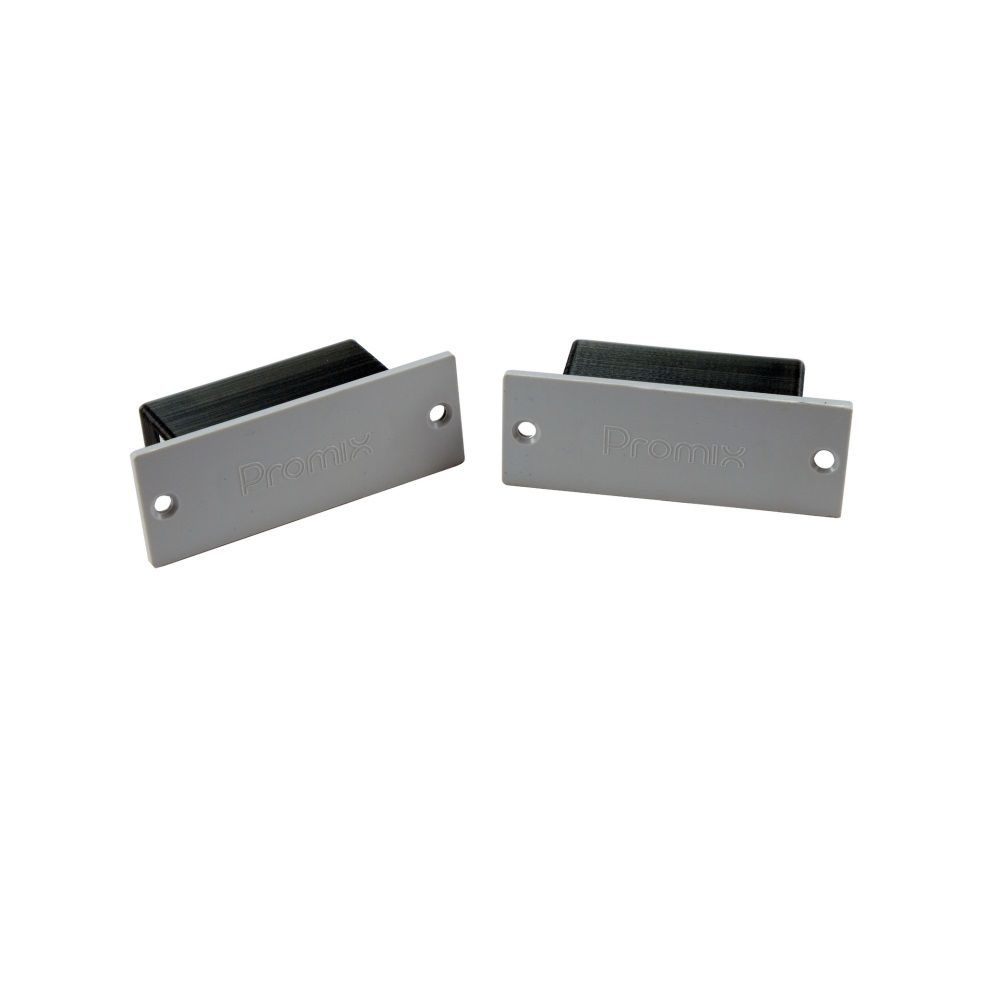

Передатчик и приемник размещаются в пластиковых корпусах одинакового размера. В их передней части находятся встроенные антенны, закрытые лицевыми пластинами с отверстиями под крепеж.

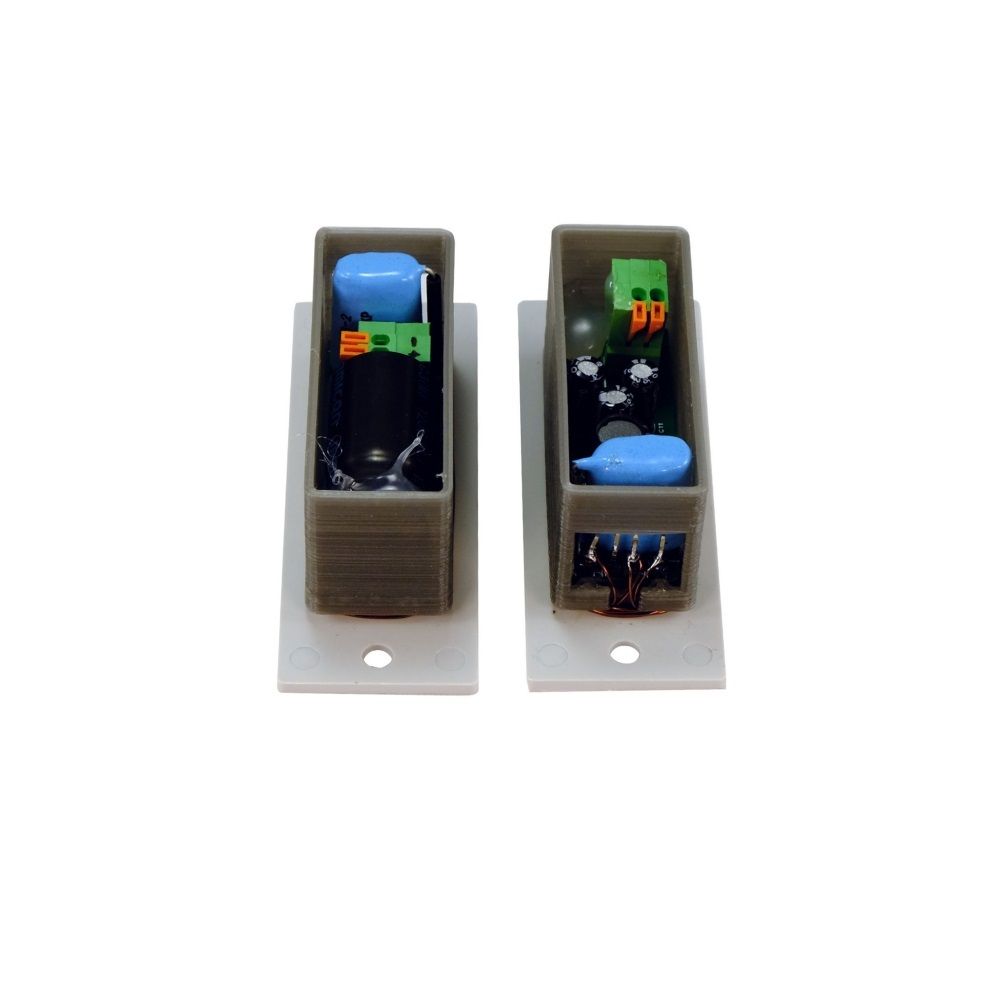

Внутри корпусов имеются платы управления передачей и приемом электрической энергии с контактными зажимами для подсоединения проводов.
При подключении передатчика к внешнему источнику питания, приемником будет вырабатываться напряжение 12 В, обеспечивающее работу замка или другого устройства с аналогичными электрическими параметрами.
Для сохранения дизайна помещения, провода питания передатчика рекомендуется прокладывать внутри дверной коробки.
Рабочая величина зазора между приемником и передатчиком 2 10 мм. Более подробные сведения о характеристиках, и способе монтажа устройства содержатся в руководстве по эксплуатации.
- Напряжение питания (Постоянный ток), В 12±2
- Потребляемый ток (При 12В), А, не более 0,5
- Мощность передатчика, Вт 1,5
- Рекомендованный зазор между передатчиком и приёмником: 2 мм
- Масса, г, не более 100
- Габаритные размеры передатчика и приемника, мм 75х28х27
- Степень защиты IP, не менее IP54
